202

 | Eesti

1 609 929 V40 | (17.8.11)

Bosch Power Tools

Montaaž

Aku laadimine

f

Kasutage lisatarvikute lehel nimetatud akulaadijaid.

Vaid need akulaadijad on kohandatud seadmes kasutatud
Li-ioon-aku laadimiseks.

Märkus:

Aku on tarnimisel osaliselt laetud. Et tagada aku täit

mahtuvust, laadige aku enne esmakordset kasutamist
akulaadimisseadmes täiesti täis.

Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku
kasutusiga. Laadimise katkestamine ei kahjusta akut.

Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic
Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku
puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam.

Pärast elektrilise tööriista
automaatset väljalülitamist ärge

vajutage enam lülitile (sisse/välja).

Aku võib kahjustuda.

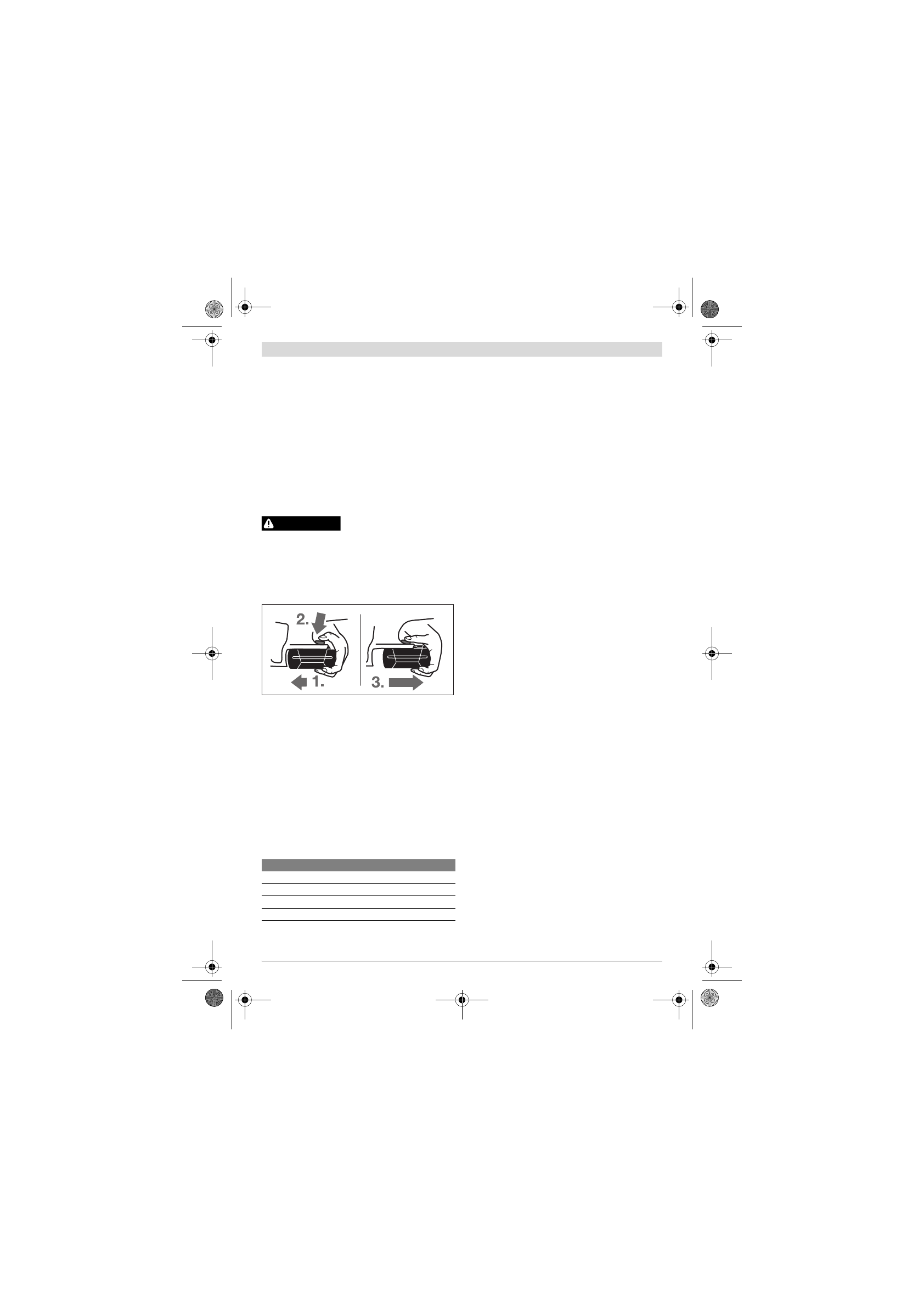

Aku eemaldamine

Aku

17

 on varustatud kahe lukustusastmega, mis takistab aku

väljakukkumist juhul, kui kogemata vajutatakse aku
vabastusklahvile

12

. Seadmesse paigaldatud akut hoiab

õiges asendis vedru.

Aku eemaldamiseks

17

:

–

Suruge akut vastu elektrilise tööriista talda (1.) ja vajutage
samaaegselt vabastusklahvile

12

 (2.).

–

Tõmmake akut seadmest välja, kuni nähtavale ilmub
punane riba (3.).

–

Vajutage veelkord vabastusklahvile

12

 ja tõmmake aku

täielikult välja.

Aku täituvusastme indikaator

Kolm rohelist aku täituvusastme indikaatorit

15

 näitavad aku

17

 laetuse astet. Ohutuse huvides on laetuse astet võimalik

teada saada üksnes siis, kui seade ei tööta.

–

Laetuse astme tuvastamiseks vajutage laetuse astme
kuvamise klahvile

16

 (võimalik ka mahavõetud aku puhul).

Umbes 5 sekundi pärast kustub aku täituvusastme
indikaator.

Kui pärast klahvile

16

 vajutamist ei sütti mitte ükski

indikaatortuli, on aku defektne ja tuleb välja vahetada.

Laadimise ajal süttivad ja kustuvad kolm rohelist
indikaatortuld üksteise järel pidevalt. Aku on täiesti laetud,
kui indikaatorid põlevad pideva tulega. Umbes 5 minutit
pärast aku täitumist kustuvad rohelised indikaatortuled
uuesti.

Aku on varustatud NTC-temperatuurikontrolliga, mis lubab
akut laadida üksnes temperatuuril 0

° C

 kuni 45

° C

. See tagab

aku pika kasutusea.

Lisakäepide

f

Kasutage seadet alati koos lisakäepidemega 19.

Lisakäepideme keeramine (vt joonist A)

Lisakäepidet

19

 võite vastavalt oma soovile pöörata

asendisse, mis võimaldab turvalise ja mugava töö.

–

Keerake lisakäepidet

19

 vastupäeva ja seadke lisakäepide

19

 soovitud asendisse. Seejärel keerake lisakäepide

19

päripäeva kinni.

Veenduge, et lisakäepideme kinnitusriba on korpuse vastavas
soones.

Puurimissügavuse reguleerimine (vt joonist B)

Sügavuspiirikuga

18

 saab kindlaks määrata soovitud

puurimissügavuse

X

.

–

Vajutage sügavuspiiriku reguleerimise nupule

13

 ja

paigaldage sügavuspiirik lisakäepidemesse

19

.

Sügavuspiiriku

18

 rihveldatud pool peab olema suunatud

alla.

–

Lükake SDS-plus-tarvik lõpuni SDS-plus-padrunisse

3

.

Vastasel korral võib SDS-plus-tarviku liikuvus
puurimissügavuse valeks muuta.

–

Tõmmake sügavuspiirik nii kaugele välja, et puuri otsa ja
sügavuspiiriku otsa vaheline vahemaa vastaks soovitud
puurimissügavusele

X

.

Padruni ja tarvikute valik

Löökpuurimiseks ja meiseldamiseks läheb vaja SDS-plus-
tarvikuid, mis paigaldatakse SDS-plus-padrunisse.

Puidu, metalli, keraamiliste plaatide ja plastmaterjalide
löögita puurimiseks, samuti kruvide keeramiseks kasutatakse
ilma SDS-plus-kinnituseta tarvikuid (nt silindrilise sabaga
puure). Nende tarvikute jaoks läheb vaja kiirkinnituspadrunit
või hammasvööpadrunit.

GBH 36 VF-LI: SDS-plus vahetatava padruni

2

 saab kergesti

asendada tarnekomplekti kuuluva kiirkinnituspadruniga

1

.

Hammasvööpadruni vahetamine (GBH 36 V-LI)

Et töötada SDS-plus-kinnituseta tarvikutega (nt silindrilise
sabaga puuriga), tuleb seadme külge kinnitada sobiv padrun
(hammasvöö- või kiirkinnituspadrun, lisatarvik).

Hammasvööpadruni paigaldamine (vt joonist C)

–

Keerake SDS-plus-adapter

22

 hammasvööpadrunisse

21

.

Kinnitage hammasvööpadrun

21

 kinnituskruviga

20

.

Pange tähele, et kinnituskruvi on vasakkeermega.

Hammasvööpadruni paigaldamine (vt joonist D)

–

Puhastage adapteri padrunisse kinnituvat osa ja määrige
seda kergelt.

LED

Mahtuvus

Pidev tuli 3 x roheline

≥

2/3

Pidev tuli 2 x roheline

≥

1/3

Pidev tuli 1 x roheline

< 1/3

Vilkuv tuli 1 x roheline

Reserv

TÄHELEPANU
