122
| Česky
1 609 929 V40 | (17.8.11)
Bosch Power Tools
Upozornění:
Byl-li nástrojový držák otevřen až na doraz,
může být při upínání slyšet zvuk přeskakování a nástrojový
držák se neuzavře.
V tom případě otočte přední pouzdro
24
jednou proti směru
šipky. Poté lze nástrojový držák uzavřít.
–
Přepínač údery/zastavené otáčky
11
otočte do polohy
„
vrtání
“
.
Odejmutí nástrojů bez SDS-plus (GBH 36 VF-LI)
(viz obr. J)
–
Pevně podržte přidržovací kroužek
25
rychloupínacího
výměnného sklíčidla. Otevřete nástrojový držák otáčením
předního pouzdra
24
ve směru šipky, až lze odejmout
nástroj.
Odsávání prachu pomocí přípravku Saugfix
(příslušenství)
f
Prach materiálů jako olovoobsahující nátěry, některé
druhy dřeva, minerálů a kovu mohou být zdraví škodlivé.
Kontakt s prachem nebo vdechnutí mohou vyvolat
alergické reakce a/nebo onemocnění dýchacích cest
obsluhy nebo v blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na
dřevo). Materiál obsahující azbest smějí opracovávat
pouze specialisté.
–
Pokud možno používejte pro daný materiál vhodné
odsávání prachu.
–
Pečujte o dobré větrání pracovního prostoru.
–
Je doporučeno nosit ochrannou dýchací masku s
třídou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.
f
Vyvarujte se usazenin prachu na pracovišti.
Prach se
může lehce vznítit.
Montáž nástavce Saugfix (viz obr. K)
Pro odsávání prachu je potřeba nástavec Saugfix
(příslušenství). Při vrtání pruží Saugfix zpět tak, aby hlava
nástavce Saugfix vždy těsně držela na podkladu.
–
Stlačte tlačítko pro nastavení hloubkového dorazu
13
a
odejměte hloubkový doraz
18
. Stlačte tlačítko
13
znovu a
nasaďte nástavec Saugfix zepředu do přídavné rukojeti
19
.
–
Připojte odsávací hadici (průměr 19 mm, příslušenství) na
odsávací otvor
26
nástavce Saugfix.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Nastavení hloubky vrtání na nástavci Saugfix (viz obr. L)
Požadovanou hloubku vrtání
X
můžete stanovit i při
namontovaném nástavci Saugfix.
–
Vsuňte nasazovací nástroj SDS-plus až na doraz do
nástrojového držáku SDS-plus
3
. Pohyblivost nástroje
SDS-plus jinak může vést k chybnému nastavení hloubky
vrtání.
–
Povolte křídlový šroub
30
na nástavci Saugfix.
–
Nasaďte nezapnuté elektronářadí pevně na vrtané místo.
Nástroj SDS-plus přitom musí dosednout na plochu.
–
Vodící trubku
31
nástavce Saugfix přesuňte v jeho
uchycení tak, aby hlava nástavce Saugfix přilehla na
vrtanou plochu. Neposuňte vodící trubku
31
přes
teleskopickou trubku
29
dále než je nezbytné tak, aby
pokud možno co největší díl stupnice na teleskopické
trubce
29
zůstal viditelný.
–
Křídlový šroub
30
opět utáhněte. Povolte svěrný šroub
27
na hloubkovém dorazu nástavce Saugfix.
–
Přesuňte hloubkový doraz
28
na teleskopické trubce
29
tak, aby v obrázku zobrazená vzdálenost
X
odpovídala Vaší
požadované hloubce vrtání.
–
Svěrný šroub
27
v této poloze utáhněte.
Provoz
Uvedení do provozu
Nasazení akumulátoru
f
Používejte pouze originální akumulátory Li-ion firmy
Bosch s napětím uvedeným na typovém štítku Vašeho
elektronářadí.
Používání jiných akumulátorů může vést ke
zraněním a k nebezpečí požáru.
–
Přepínač směru otáčení
8
dejte do střední polohy, aby bylo
elektronářadí chráněno před neúmyslným zapnutím.
–
Nabitý akumulátor
17
nasuňte zepředu dovnitř do paty
elektronářadí. Akumulátor zatlačte zcela do paty, až už
není vidět červený proužek a akumulátor je spolehlivě
zajištěný.

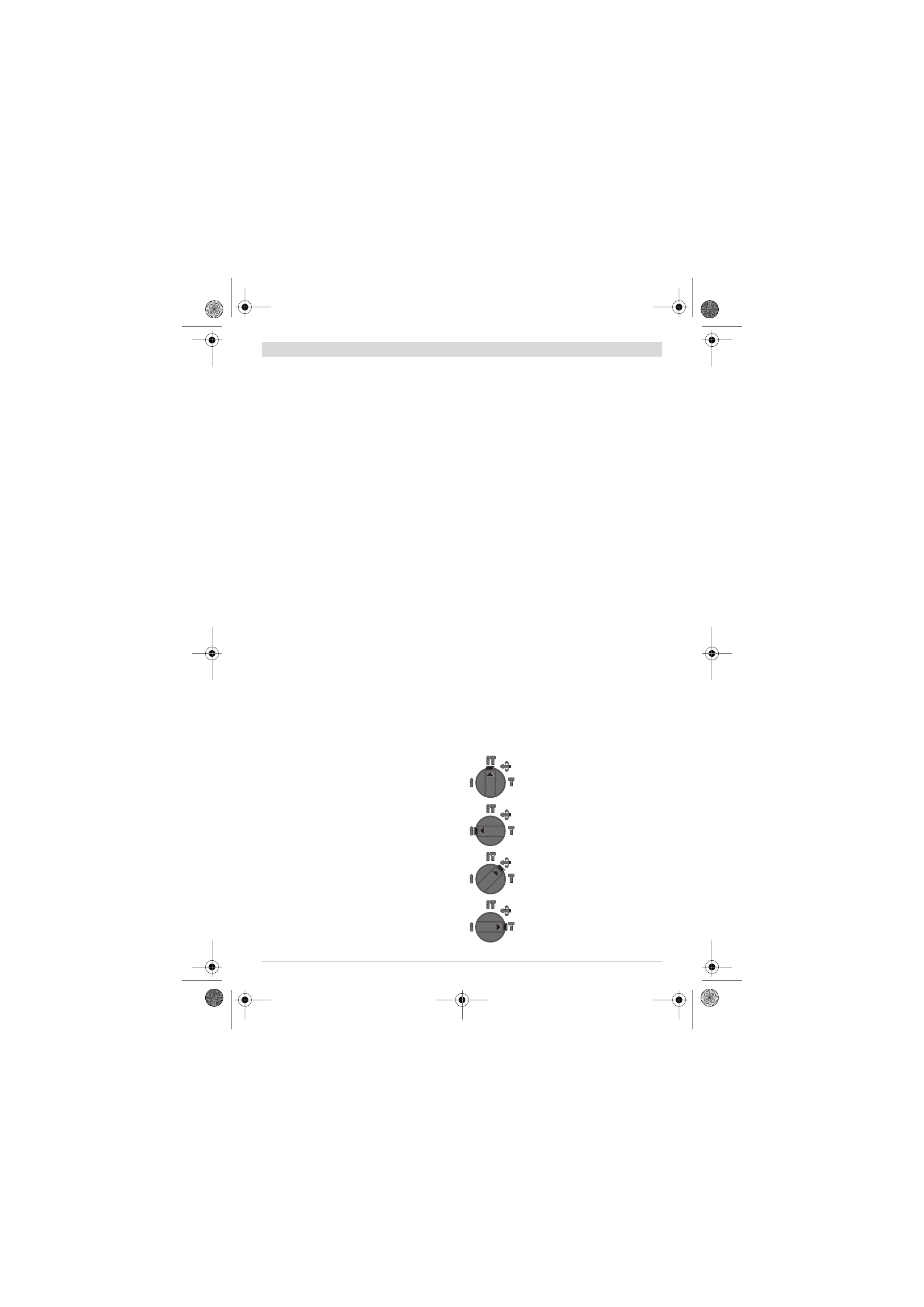

Nastavení druhu provozu
Pomocí přepínače údery/zastavené otáčky
11
zvolte druh
provozu elektronářadí.
Upozornění:
Druh provozu změňte pouze při vypnutém
elektronářadí! Elektronářadí se jinak může poškodit.
–
Pro změnu druhu provozu stlačte odjišťovací tlačítko
10
a
přepínač údery/zastavené otáčky
11
otočte do
požadované polohy, až slyšitelně zaskočí.
Poloha pro
příklepové vrtání
do betonu
nebo kamene
Poloha pro
vrtání
bez příklepu do dřeva,
kovu, keramiky a umělé hmoty a též pro
šroubování
Poloha
Vario-Lock
pro přestavení polohy
sekáče
V této poloze přepínač údery/zastavené
otáčky
11
nezaskočí.
Poloha pro
sekání
OBJ_BUCH-283-005.book Page 122 Wednesday, August 17, 2011 7:50 AM
