194

 | Hrvatski

1 609 929 V40 | (17.8.11)

Bosch Power Tools

Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za
zaštitu korisnika, kao npr.: održavanje električnog alata i
radnih alata, kao i organiziranje radnih operacija.

Tehnički podaci

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u

„

Tehnički podaci

“

 usklađen sa slijedećim normama ili

normativnim dokumentima: EN 60745, prema odredbama
smjernica 2011/65/EU, 2004/108/EZ, 2006/42/EZ.

Tehnička dokumentacija (2006/42/EZ) može se dobiti kod:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 17.08.2011

Montaža

Punjenje aku-baterije

f

Koristite samo punjače navedene na stranici sa
priborom.

Samo su ovi punjači prilagođeni Li-ionskoj aku-

bateriji koja se koristi u vašem električnom alatu.

Napomena:

Aku-baterija se isporučuje djelomično

napunjena. Kako bi se zajamčio puni učinak aku-baterije, prije
prve uporabe aku-baterije, napunite je do kraja u punjaču.

Li-ionska aku-baterija može se u svakom trenutku puniti, bez
skraćenja njenog vijeka trajanja. Prekid u procesu punjenja
neće oštetiti aku-bateriju.

Li-ionska aku-baterija je

„

Electronic Cell Protection (ECP)

“

zaštitom zaštićena od dubinskog pražnjenja. Kada se aku-
baterija isprazni, električni alat će se isključiti preko zaštitnog
sklopa: radni alat se više neće vrtjeti.

Nakon automatskog isključivanja
električnog alata ne pritišćite dalje na

prekidač za uključivanje/isključivanje.

Aku-baterija bi se

mogla oštetiti.

Vađenje aku-baterije

Aku-baterija

17

 raspolaže sa dva stupnja blokiranja koji

trebaju spriječiti da aku-baterija ispadne van kod nehotičnog
pritiska na tipku

12

 za deblokiranje aku-baterije. Čim se aku-

baterija stavi u električni alat, ona će se pomoću opruge
zadržati u određenom položaju.

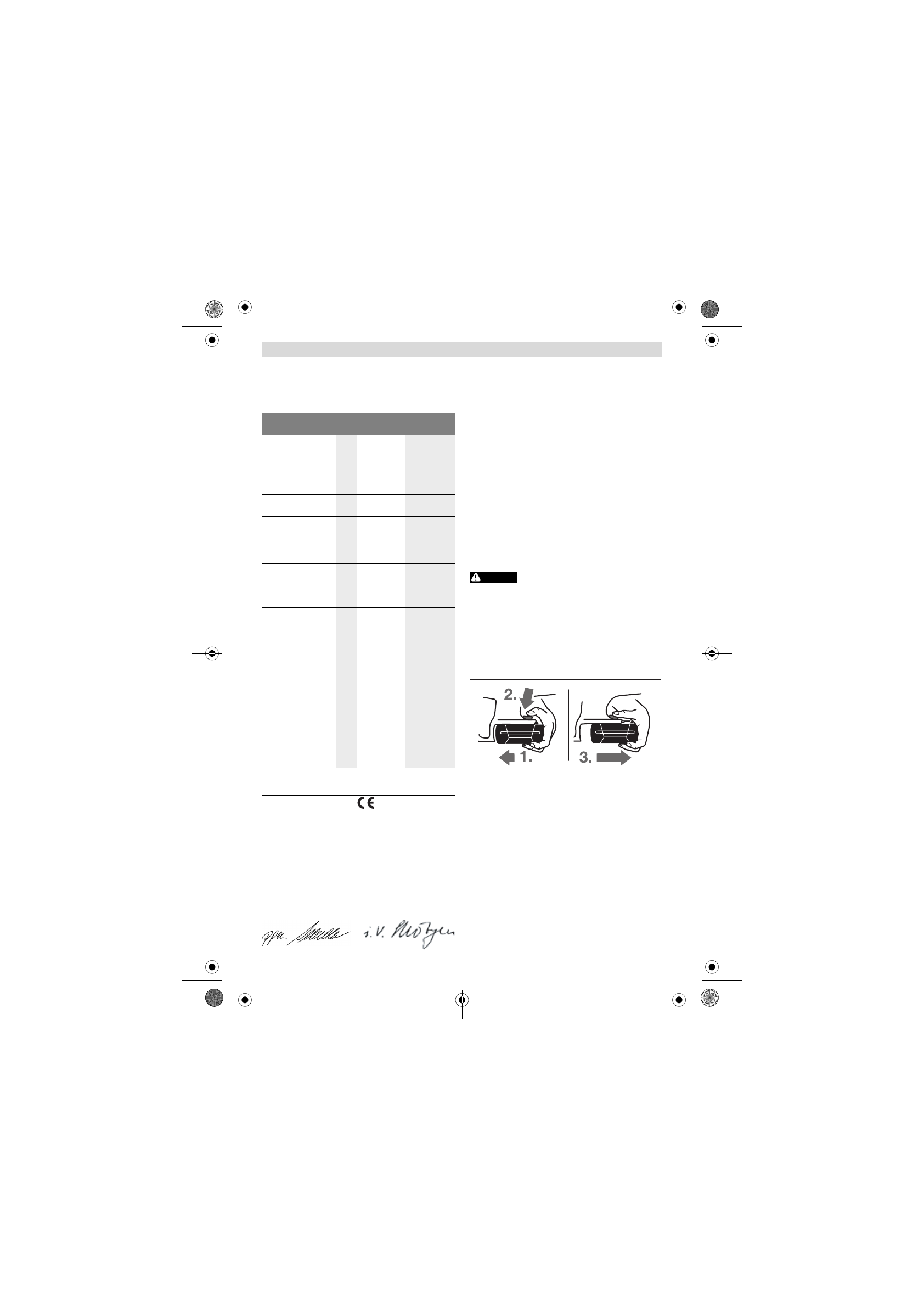

Za vađenje aku-baterije

17

:

–

Pritisnite aku-bateriju prema podnožju električnog alata
(1.) i istodobno pritisnite na tipku za deblokiranje

12

 (2.).

–

Izvadite aku-bateriju iz električnog alata, sve dok ne bude
vidljiva crvena pruga (3.).

–

Pritisnite još jednom na tipku za deblokiranje

12

 i do kraja

izvucite aku-bateriju.

Pokazivač stanja napunjenosti aku-baterije

Tri zelene LED pokazivača stanja napunjenosti

15

 aku-

baterije pokazuju stanje napunjenosti aku-baterije

17

. Iz

razloga sigurnosti je pokazivanje stanja napunjenosti moguće
samo u stanju mirovanja električnog alata.

–

Pritisnite tipku

16

 za pokazivanje stanja napunjenosti

(moguće je i kod izvađene aku-baterije). Nakon cca.
5 sekundi, automatski će se ugasiti pokazivač stanja
napunjenosti.

Udarna bušilica

GBH 36 V-LI

Professional

GBH 36 VF-LI

Professional

Kataloški br.

3 611 J00 R.. 3 611 J01 R..

Upravljanje brojem
okretaja

z

z

Zaustavljač rotacije

z

z

Rotacija desno/lijevo

z

z

Izmjenjiva stezna
glava

–

z

Nazivni napon

V=

36

36

Nazivna primljena
snaga

W

600

600

Predana snaga

W

430

430

Broj udaraca

min

-1

0

–

4 260

0

–

4 260

Jačina pojedinačnih
udaraca prema EPTA-
Procedure 05/2009

J

2,8

2,8

Nazivni broj okretaja

–

Rotacija u desno

–

Rotacija u lijevo

min

-1

min

-1

0

–

960

0

–

930

0

–

960

0

–

930

Stezač alata

SDS-plus

SDS-plus

Promjer rukavca
vretena

mm

50

50

Promjer bušenja max.:

–

Beton

–

Ziđe (sa šupljim
krunastim svrdlom)

–

Čelik

–

Drvo

mm

mm
mm
mm

26

68
13
30

26

68
13
30

Težina odgovara
EPTA-Procedure
01/2003

kg

4,3

4,5

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg
električnog alata. Trgovačke oznake pojedinih električnih alata mogu
varirati.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

POZOR
