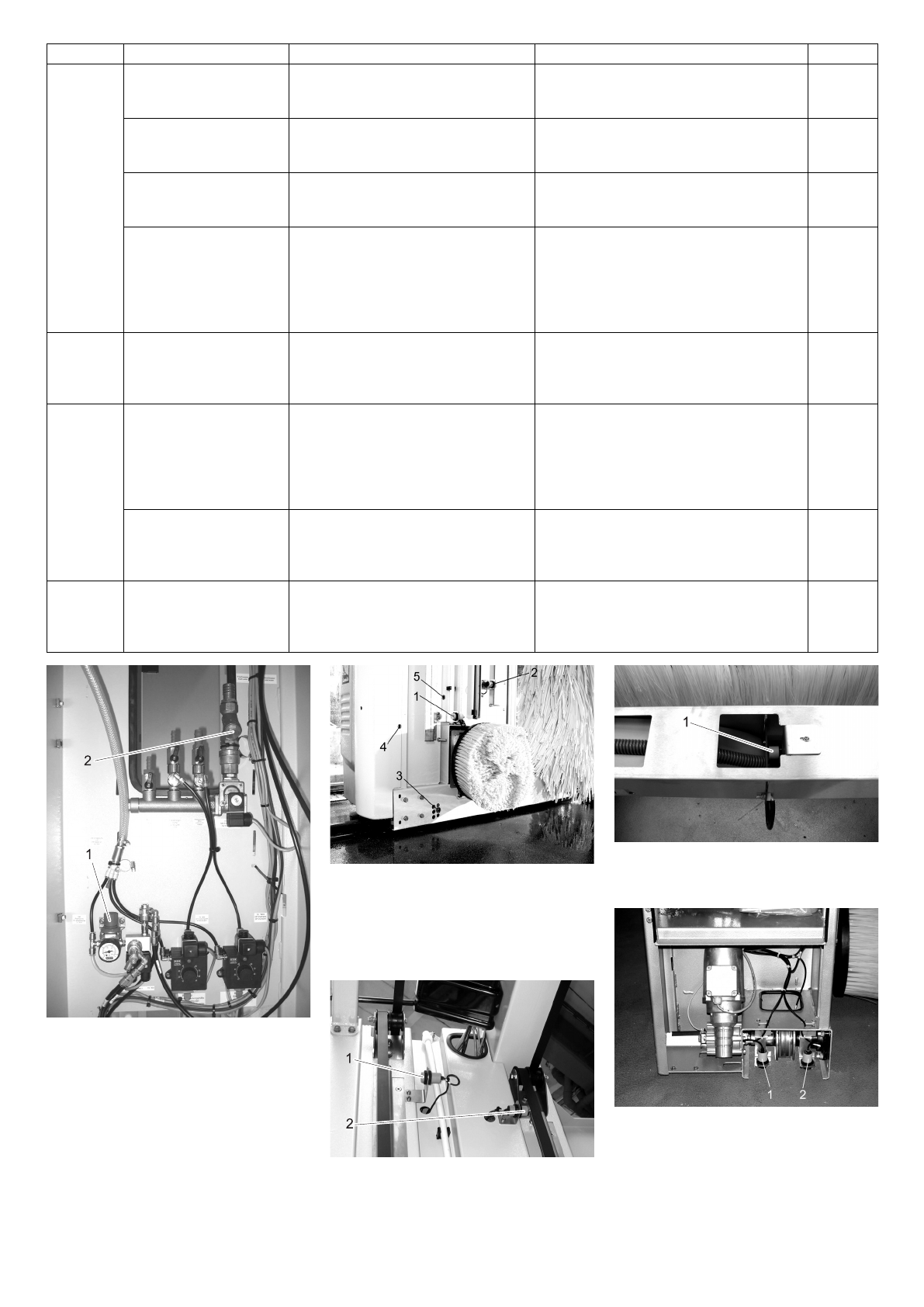

Fig. 1
1 Riduttore di pressione lavaggio ruote
2 Dispositivi parasporco

Fig. 2
1 Finecorsa spazzola orizzontale in bas-

so (DBU)

2 Finecorsa asciugatura in basso (DBU)
3 Fotocellula lavaruote
4 Fotocellula posizione 1

Fig. 3
1 Finecorsa spazzola orizzontale in alto

(DBO)

2 Finecorsa essiccatore in alto (TRO)

Fig. 4
1 Finecorsa asciugatura orizzontale staf-

fa di sicurezza

Fig. 5
1 Finecorsa inizio traslazione (PFA)
2 Finecorsa fine traslazione (PFE)

Scadenza Intervento

Gruppo costruttivo interessato

Rimedio

Addetto

1 volta al
mese o
dopo 2000
lavaggi

Pulizia del filtro

Filtro di aspirazione detergente nelle
taniche per detergente

Svitare il tappo della tanica di detergente,
sciacquare il filtro dei tubi di aspirazione con
dell'acqua pulita.

Operatore

Pulizia dei parasporco

Parasporco acqua riciclata (opzione),
parasporco acqua pulita (fig. 1)

Chiudere l'alimentazione di acqua, svitare il
tappo dei parasporco, sciacquare il filtro con
acqua, reinserire il filtro e avvitare il tappo.

Operatore

Controllo visivo cinghie
spazzola orizzontale, es-
siccatore

Cinghie della spazzola orizzontale e
dell'essiccatore

Controllo visivo: Controllare lo stato delle
cinghie e se necessario, sostituirle (servizio
clienti).

Servizio
assistenza

Controllo del fissaggio e
della distanza di tutti i fi-
necorsa

Tutti i finecorsa (fig. 2 - 6)

Verifica della distanza prescritta di 4mm:
usare un oggetto piano dello spessore di
4mm come spessimetro, misurare la distan-
za finecorsa e attuatore; se necessario, re-
golare i finecorsa mediante i due dadi di
plastica.

Servizio
assistenza

Ogni 6
mesi o
dopo 5000
lavaggi

Controllo dell'alimentazio-
ne elettrica

Cavi e tubi della catena portacavi - ca-
tena guidacavi

Controllo visivo: stato dei tubi e dei cavi,
eventuali perdite dei tubi e degli elementi di
collegamento. Controllare che i carrelli si
muovano con facilità con catena guidacavi.

Operatore

1 volta l'an-
no o dopo
10000 la-
vaggi

Controllo dei rulli di plastica
e dei tamponi di gomma

Rulli di scorrimento (Bild 7) e tamponi di
arresto dei carrelli delle spazzole late-
rali, tamponi di arresto orientamento
spazzola laterale (fig. 8)

Controllo visivo: controllare lo stato dei rulli
di guida ed il gioco tra rulli e guide (gioco
max. 5 mm, spessore collare dei rulli di gui-
da almeno 15 mm). Controllare se i tamponi
di gomma presentano incrinature, effettuare
un controllo visivo.

Operatore

Controllo della superficie
di scorrimento

Traversa spazzole laterali

Controllare che la superfice di scorrimento
della traversa spazzole laterali sia pulita.
Eliminare lo sporco con del detergente spe-
ciale (ad es. 6.869-035).

Operatore

ogni 2 anni
o dopo
2000 la-
vaggi

Sostituire cinghie e puleggia Cinghie e puleggia essiccatore e spaz-

zola orizzontale

Sostituire i componenti.

Servizio
assistenza
