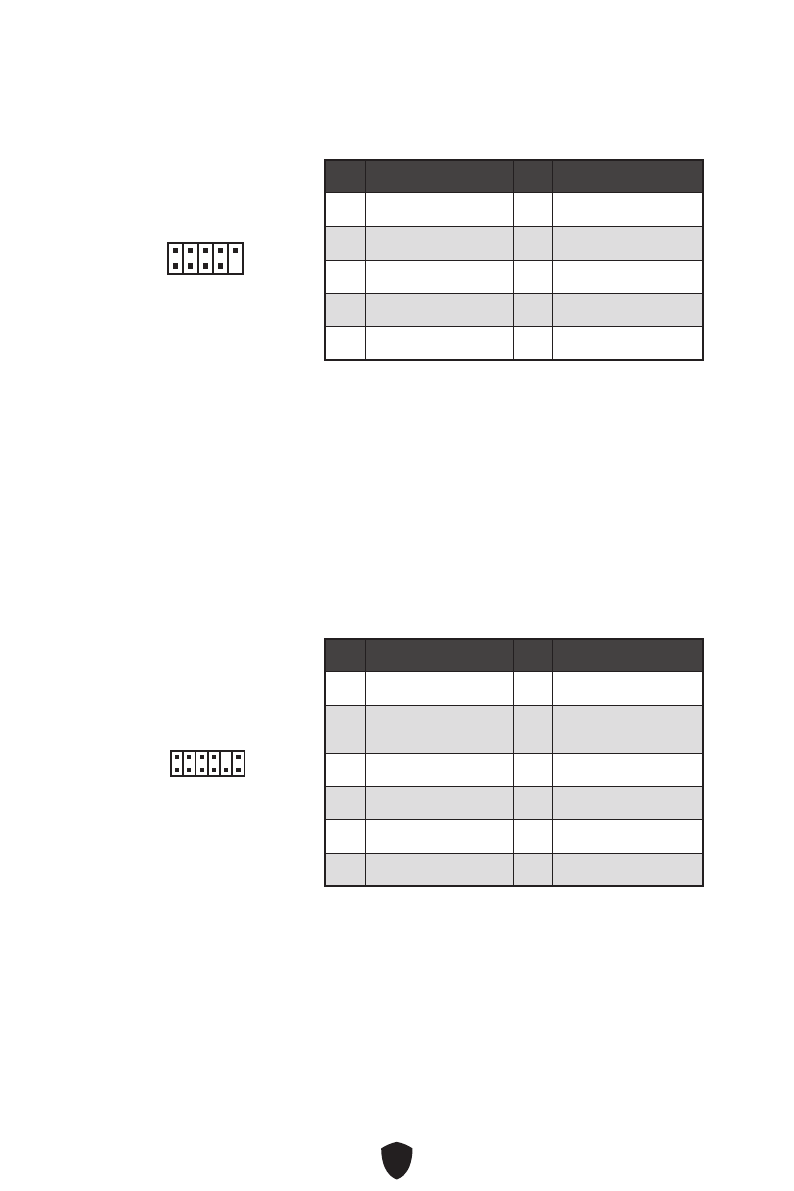

JUSB1: USB 2.0 커넥터
이 커넥터를 사용하여 전면 패널의 USB 2.0 포트를 연결할 수 있습니다.
⚠
중요사항
∙
VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
∙
USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를
설치하시기 바랍니다.
핀
신호 이름
핀
신호 이름
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
1
2
10
9
JTPM1: TPM 모듈 커넥터
이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은
TPM 보안 플랫폼 설명서를 참조하세요.
핀
신호 이름
핀
신호 이름
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request
1
2
12
11
Содержание
- 122 Установка ОС, драйверов и MSI Center
- 123 Безопасное использование продукции
- 124 Технические характеристики
- 127 Эксклюзивные функции
- 128 Комплект поставки
- 129 Разъемы задней панели
- 130 Таблица состояний индикатора порта LAN
- 132 Процессорный сокет
- 133 Слоты DIMM; Рекомендации по установке модулей памяти
- 137 JAUD1: Разъем аудио передней панели
- 140 JCI1: Разъем датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 142 JTPM1: Разъем модуля ТРМ
- 144 Индикаторы отладки EZ
- 145 Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 146 Преимущества UEFI; Как проверить режим BIOS?
- 147 Вход в настройки BIOS; Инструкции по настройке BIOS
- 148 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 149 Обновление BIOS при помощи MSI Center
- 240 WEEE (Waste Electrical and Electronic Equipment)
