21
JUSB2: USB 3.2 Gen 1 커넥터
이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 5Gbps 포트를 연결할 수 있습니다.
⚠
중요사항
전원 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.

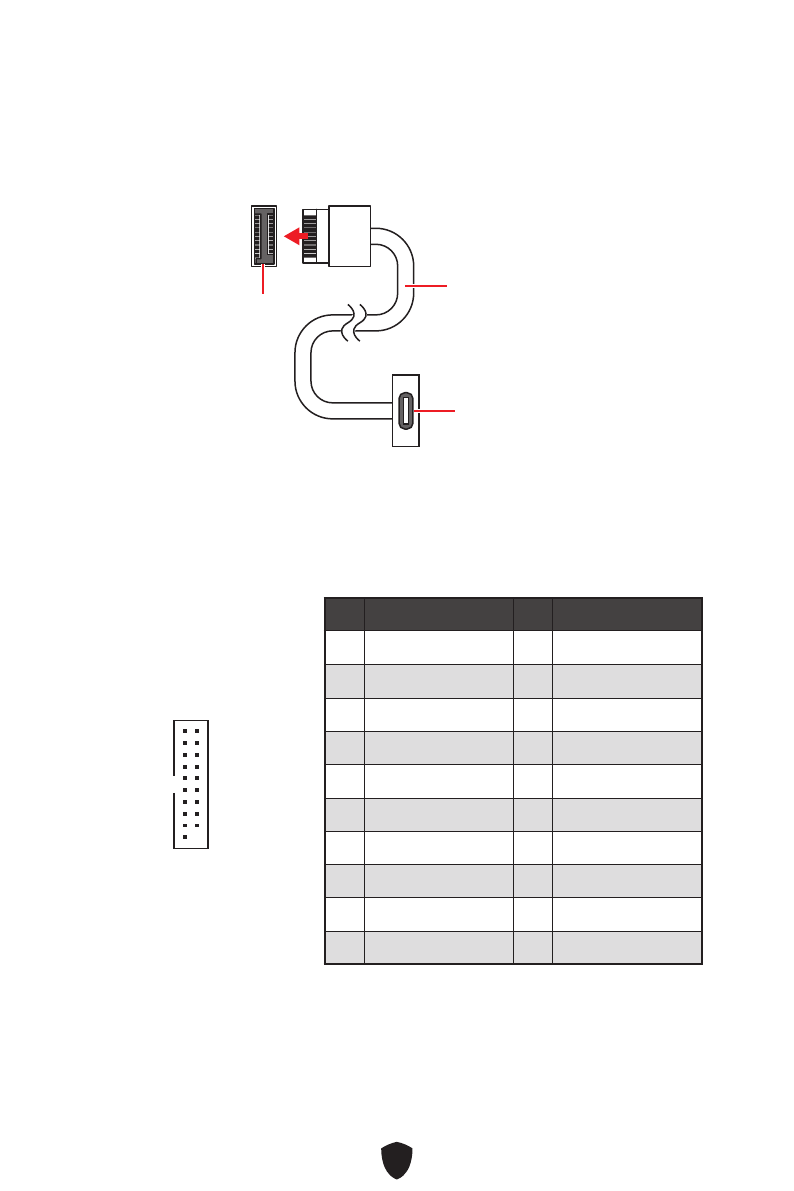

JUSB3: USB 3.2 Gen 1 5Gbps Type-C 커넥터
이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 1 5Gbps Type-C 커넥터를 연결할 수
있습니다. 이 커넥터는 풀 프루프(foolproof )로 작동하도록 디자인되었으며 케이블 연결시
정확한 방향으로 연결하시기 바랍니다.
JUSB3
USB Type-C 케이블
USB Type-C 후면
패널에 포트
핀
신호 이름
핀
신호 이름
1
Power
2
USB3_RX_DN
3
USB3_RX_DP
4
Ground
5
USB3_TX_C_DN
6
USB3_TX_C_DP
7
Ground
8
USB2.0-
9
USB2.0+
10
Ground
11
USB2.0+
12
USB2.0-
13
Ground
14
USB3_TX_C_DP
15
USB3_TX_C_DN
16
Ground
17
USB3_RX_DP
18
USB3_RX_DN
19
Power
20
No Pin
1
10
11
20
