16

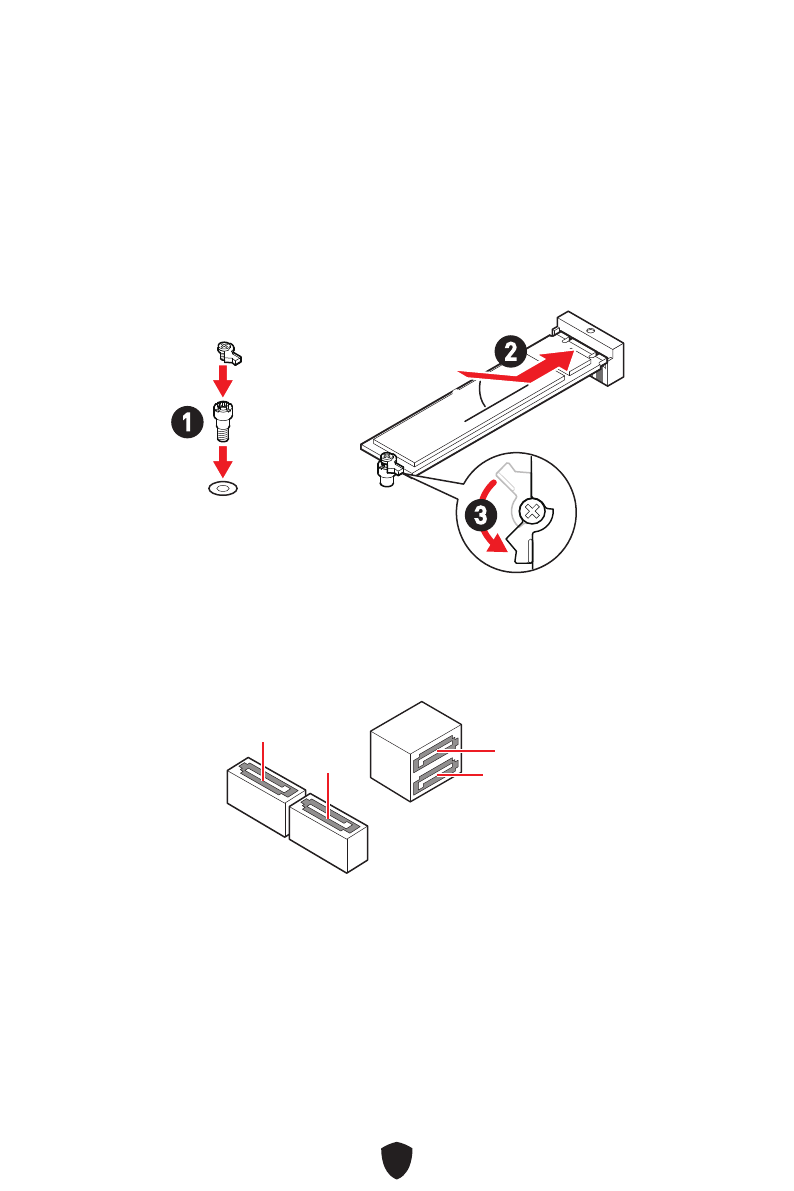

M2_1: Разъем M.2 (Ключ M)

Установите M.2 твердотельный накопитель (SSD) в разъем M.2, как показано на

рисунке ниже.

Установка модуля M.2

1.

Если зажим EZ M.2 не установлен, установите прилагаемый комплект зажима

EZ M.2 в слот M.2 в соответствии с длиной твердотельного накопителя.

2.

Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.

3.

Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.

30º

30º

1

2

3

SATA5~8: Разъемы SATA 6Гб/с

Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому

порту можно подключить одно устройство SATA.

⚠

Внимание!

∙

Избегайте перегибов кабеля SATA под прямым углом. В противном случае,

возможна потеря данных при передаче.

∙

Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,

для экономии занимаемого пространства к материнской плате рекомендуется

подключать плоский разъем.

∙

Разъем SATA5 будет недоступен при установке M.2 SATA SSD в разъем M2_1.

SATA7

SATA6

SATA5

SATA8
