16

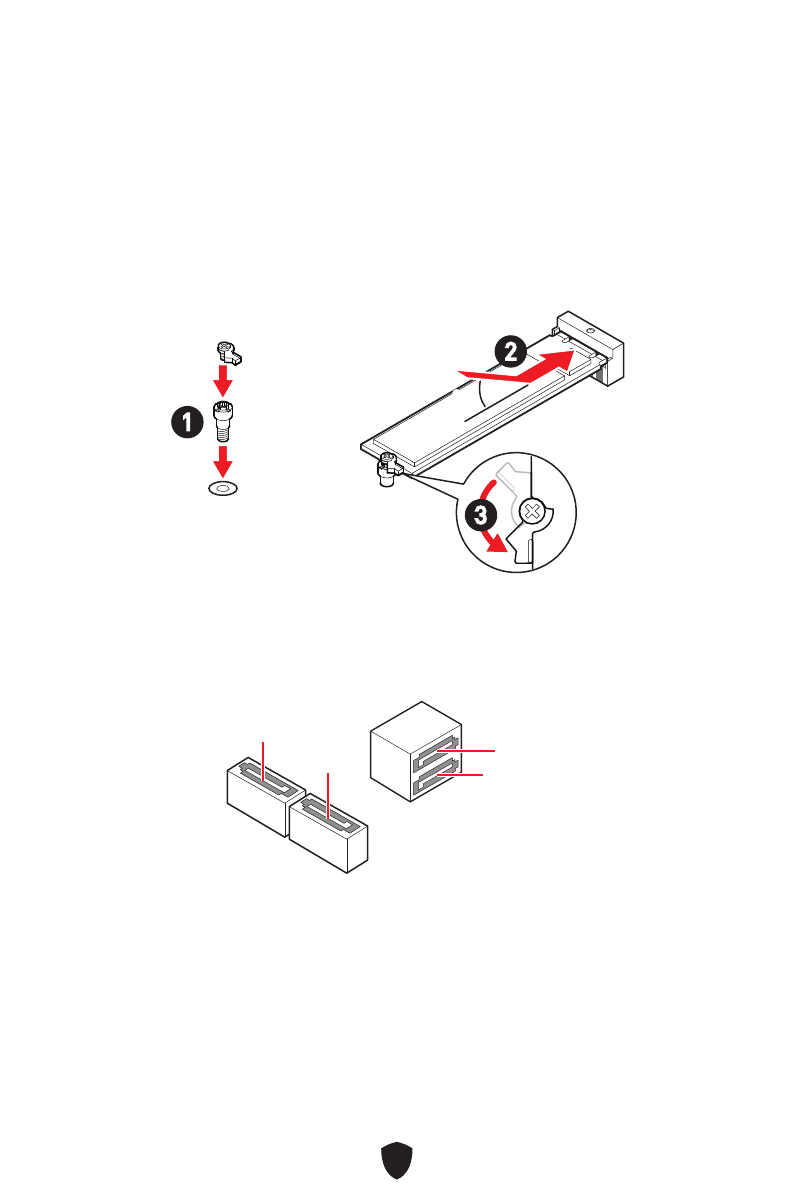

M2_1: M.2 插槽 (M 鍵)

請按照下圖所示將 M.2 裝置安裝到 M.2 插槽中。

安裝 M.2 模組

1.

如果沒有安裝簡易 M.2 卡扣，請依照您的 SSD 長度在 M.2 插槽安裝提供的簡易 M.2

卡扣套件。

2.

將 M.2 SSD 以 30 度角插入 M.2 插槽。

3.

旋轉簡易 M.2 卡扣固定 M.2 SSD。

30º

30º

1

2

3

SATA5~8: SATA 6Gb/s 插孔

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

⚠

重要

∙

SATA 排線不可摺疊超過 90 度，以免傳輸資料時產生錯誤。

∙

SATA 排線兩端接頭外觀相似，建議將平頭端接到主機板，以節省空間。

∙

當 M2_1 插槽裝有 M.2 SATA SSD 時，SATA5 連接埠將不可用。

SATA7

SATA6

SATA5

SATA8
