22

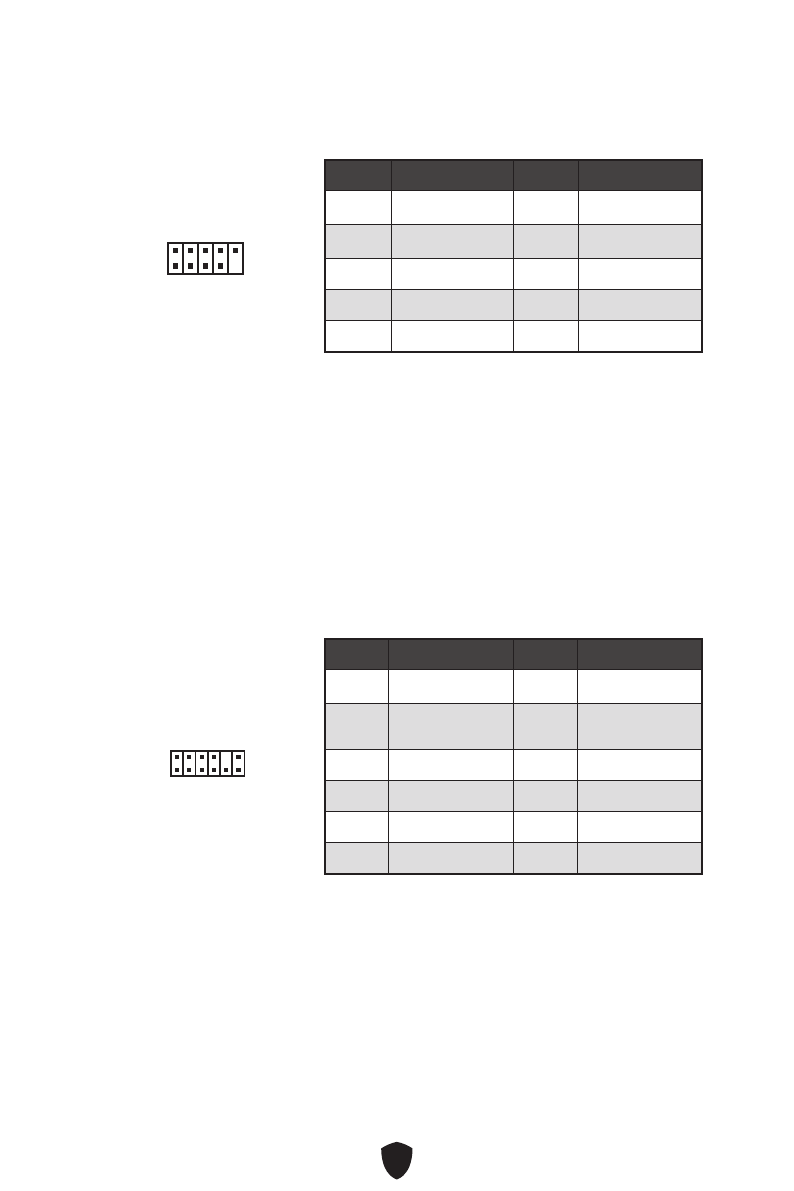

JUSB1: Разъем USB 2.0
Данный разъем предназначен для подключения портов USB 2.0 на передней
панели.
⚠
Внимание!
∙
Помните, что во избежание повреждений, необходимо правильно подключать
контакты VCC и земли.
∙
Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,
установите утилиту MSI Center.
Контакт
Название сигнала
Контакт
Название сигнала
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
1
2
10
9
JTPM1: Разъем модуля ТРМ
Данный разъем используется для подключения модуля ТРМ (Trusted Platform
Module). Дополнительные сведения см. в описании модуля ТРМ.
Контакт
Название сигнала
Контакт
Название сигнала
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out
(SPI Data)
4
Master Out Slave In
(SPI Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request
1
2
12
11
