M2_1: M.2スロット (Key M)

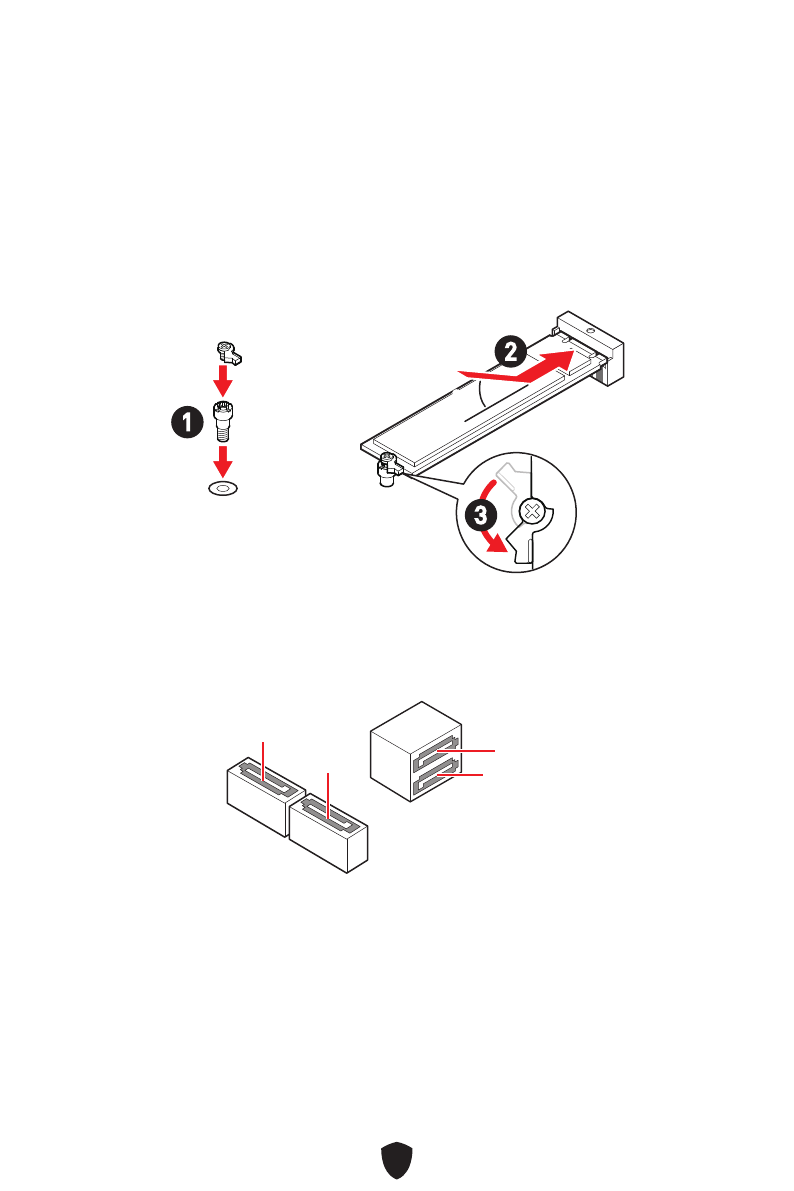

下図のようにM.2ソリッドステートドライブ (SSD)をM.2スロットに取り付けます。

M.2モジュールの取り付け

1.

EZ M.2クリックが取り付けられていない場合、SSDの長さによって供給のEZ M.2ク

リックキットをM.2スロットに取り付けます。

2.

30°の角度でM.2 SSDをM.2スロットに挿入します。

3.

EZ M.2クリップを回してM.2 SSDを固定します。

30º

30º

1

2

3

SATA5~8: SATA 6Gb/sコネクター

これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一

つのSATAデバイスを接続できます。

⚠

注意

∙

SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが

あります。

∙

SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザ

ーボードにはストレートタイプのコネクタを接続されることをお薦めします。

∙

M.2 SATA SSDをM2_1スロットに取り付ける場合に、SATA5は無効になります。

SATA7

SATA6

SATA5

SATA8
