21

JUSB2: USB 3.2 Gen 1 接口

此接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps 端口。



注意

请注意,电源和接地针脚必须正确连接以避免可能的损坏。

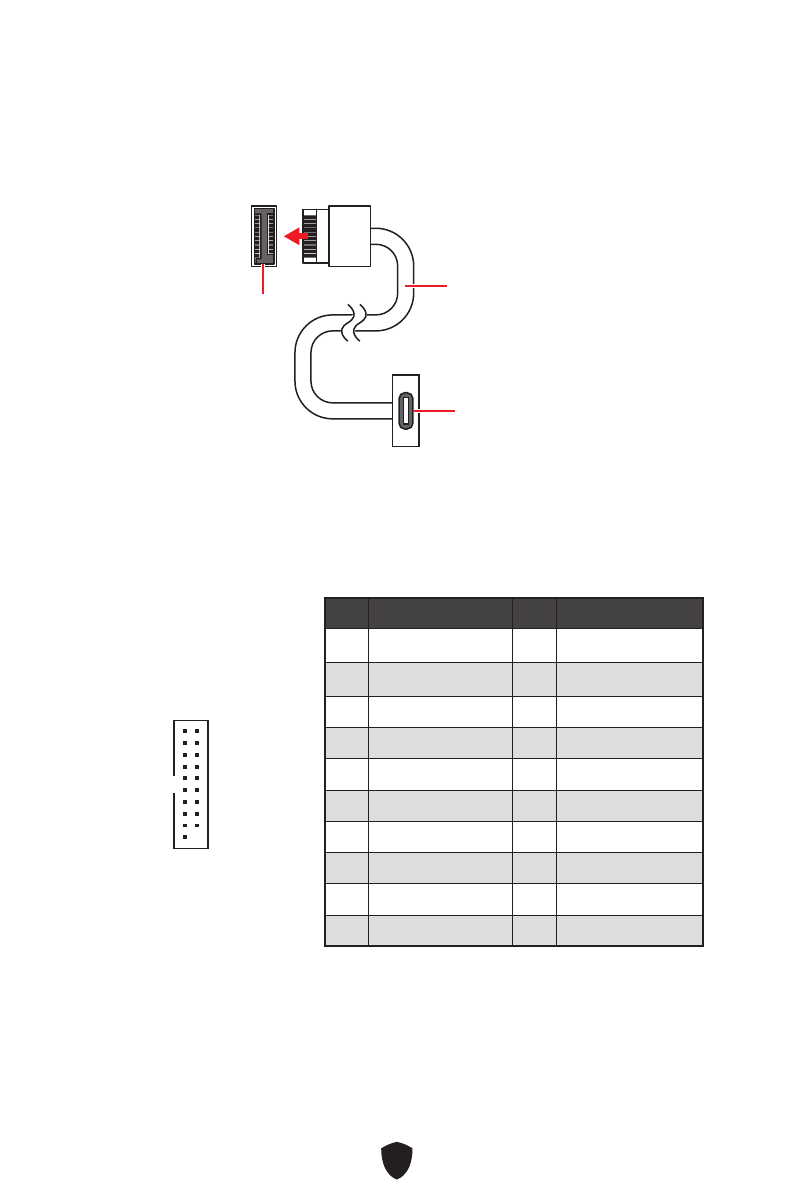

JUSB3: USB 3.2 Gen 1 5Gbps Type-C 接口

此接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps Type-C 接口。该接口具有防呆

设计。当您连接电缆时,请务必将其与相应的方向连接。

JUSB3

USB Type-C 电缆

前置面板上的 USB

Type-C 端口

针脚

信号名称

针脚

信号名称

1

Power

2

USB3_RX_DN

3

USB3_RX_DP

4

Ground

5

USB3_TX_C_DN

6

USB3_TX_C_DP

7

Ground

8

USB2.0-

9

USB2.0+

10

Ground

11

USB2.0+

12

USB2.0-

13

Ground

14

USB3_TX_C_DP

15

USB3_TX_C_DN

16

Ground

17

USB3_RX_DP

18

USB3_RX_DN

19

Power

20

No Pin

1

10

11

20
