21
JUSB2: USB 3.2 Gen 1 接頭
這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠。
⚠
重要
請注意，電源和接地接腳必須正確連接，以免造成組件受損。

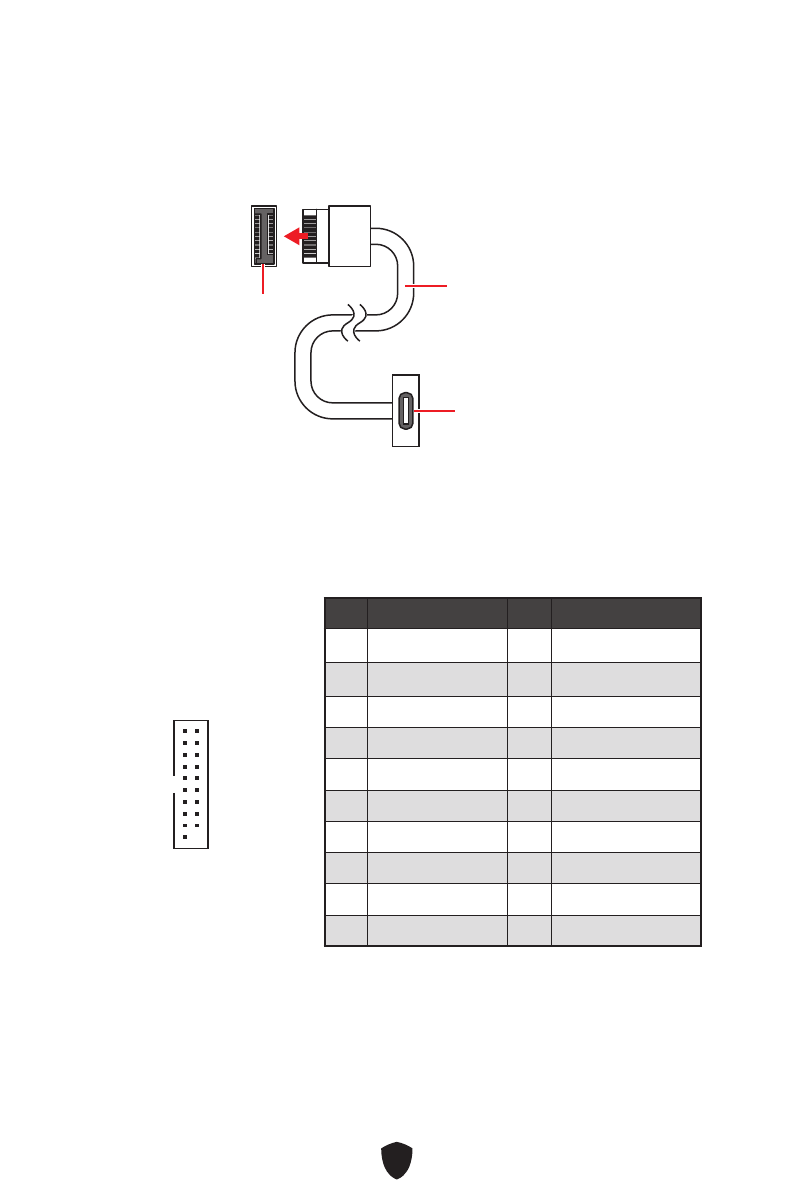

JUSB3: USB 3.2 Gen 1 5Gbps Type-C 接頭
這個接頭可供連接前面板上的 USB 3.2 Gen 1 5Gbps Type-C 接頭。這個接頭具有防呆設
計。請務必以相應的方向連接線纜。
JUSB3
USB Type-C 線纜
前面板上的 USB
Type-C 連接埠
接腳
訊號名稱
接腳
訊號名稱
1
Power
2
USB3_RX_DN
3
USB3_RX_DP
4
Ground
5
USB3_TX_C_DN
6
USB3_TX_C_DP
7
Ground
8
USB2.0-
9
USB2.0+
10
Ground
11
USB2.0+
12
USB2.0-
13
Ground
14
USB3_TX_C_DP
15
USB3_TX_C_DN
16
Ground
17
USB3_RX_DP
18
USB3_RX_DN
19
Power
20
No Pin
1
10
11
20
