JAUD1: 전면 오디오 커넥터
이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다.
1
2
10
9
핀
신호 이름
핀
신호 이름
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection

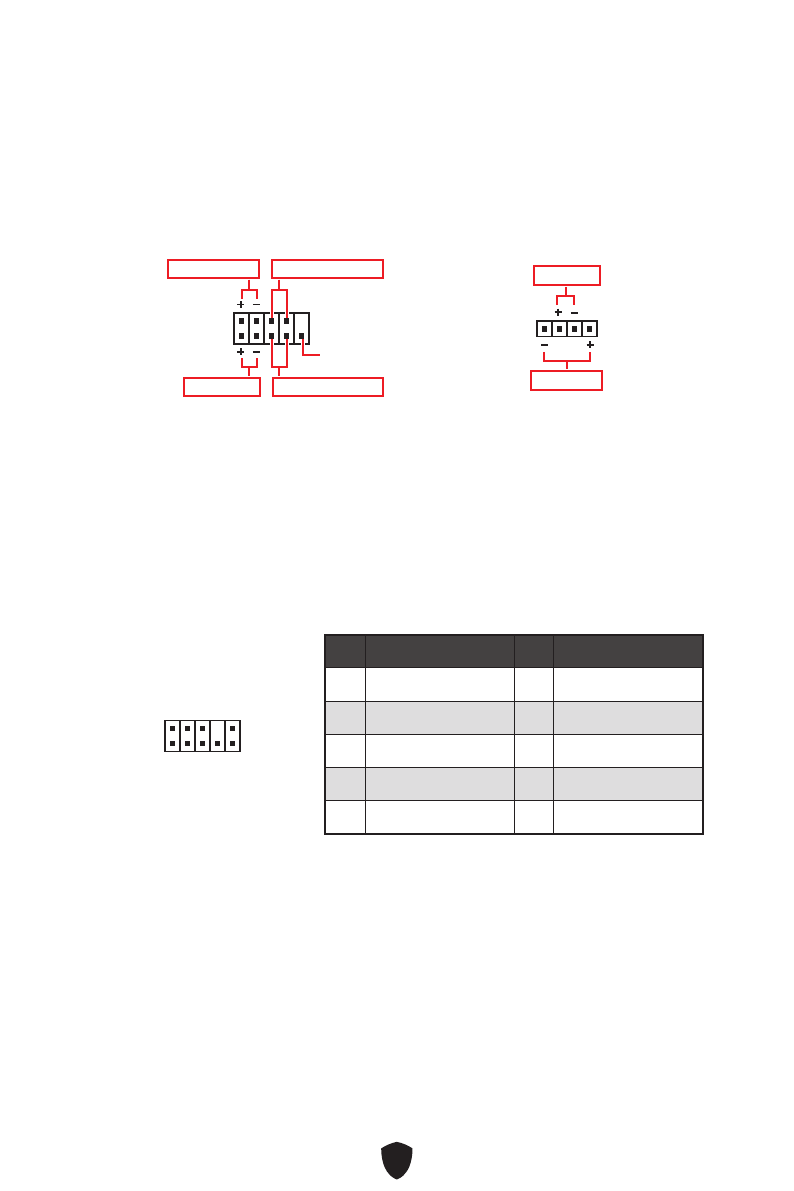

JFP1, JFP2: 전면 패널 커넥터
JFP1 커넥터는 PC 케이스/섀시의 전원 켜기, 전원 재설정 및 LED를 제어합니다. 전원 스위치/
리셋 스위치 헤더를 사용하면 전원 버튼/리셋 버튼을 연결할 수 있습니다. 전원 LED 헤더는
PC 케이스의 LED 조명에 연결되고 HDD LED 헤더는 하드 디스크의 활동을 나타냅니다.
JFP2 커넥터는 부저 및 스피커용입니다. PC 케이스의 케이블을 오른쪽 핀에 연결하려면 아래
이미지를 참조하십시오.
1
2
10
9
전원 LED
Reserved
전원 스위치
JFP1
리셋 스위치
HDD LED
1
JFP2
부저
스피커
⚠
중요사항
전원 LED 및 HDD LED에는 양극 및 음극 연결이 있으므로 케이블을 메인보드의 해당 양극 및
음극 포트에 연결해야 합니다. 그렇지 않으면 LED가 제대로 작동하지 않습니다.
Содержание
- 122 Установка ОС, драйверов и MSI Center
- 123 Безопасное использование продукции
- 124 Технические характеристики
- 127 Эксклюзивные функции
- 128 Комплект поставки
- 129 Разъемы задней панели
- 130 Таблица состояний индикатора порта LAN
- 132 Процессорный сокет
- 133 Слоты DIMM; Рекомендации по установке модулей памяти
- 137 JAUD1: Разъем аудио передней панели
- 140 JCI1: Разъем датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 142 JTPM1: Разъем модуля ТРМ
- 144 Индикаторы отладки EZ
- 145 Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 146 Преимущества UEFI; Как проверить режим BIOS?
- 147 Вход в настройки BIOS; Инструкции по настройке BIOS
- 148 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 149 Обновление BIOS при помощи MSI Center
- 240 WEEE (Waste Electrical and Electronic Equipment)
