M2_1: M.2 接口 (M 键)

将安装 M.2 固态硬盘 (SSD) 插入至 M.2 接口，请如下图示。

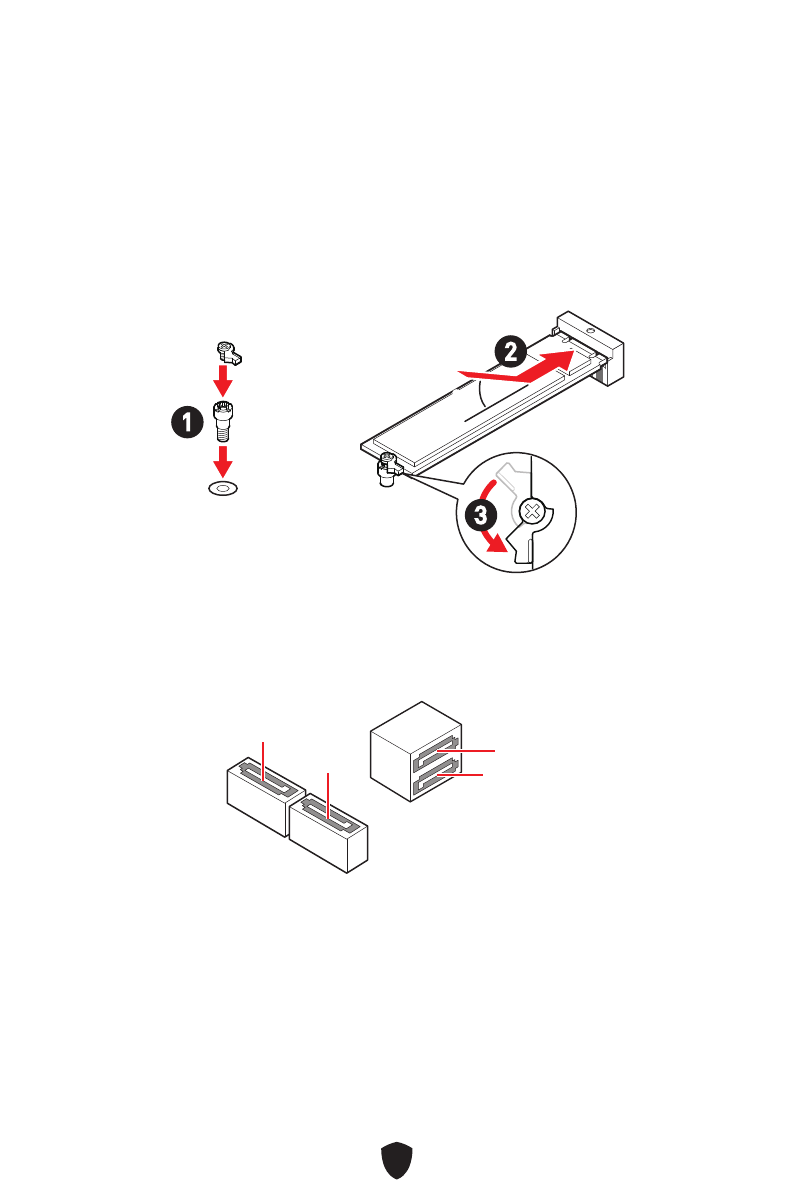

安装 M.2 模块

1.

如果没有安装简易 M.2 卡扣，请根据您的固态硬盘长度在 M.2 接口中安装随附的简易

M.2 卡扣套件。

2.

将 M.2 固态硬盘以 30 度角插入 M.2 接口。

3.

旋转简易 M.2 卡扣以固定 M.2 固态硬盘。

30º

30º

1

2

3

SATA5~8: SATA 6Gb/s 接口

这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。

⚠

注意

∙

请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。

∙

SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

∙

当在 M2_1 接口中安装 M.2 SATA 固态硬盘时，SATA5 将无效。

SATA7

SATA6

SATA5

SATA8
