17

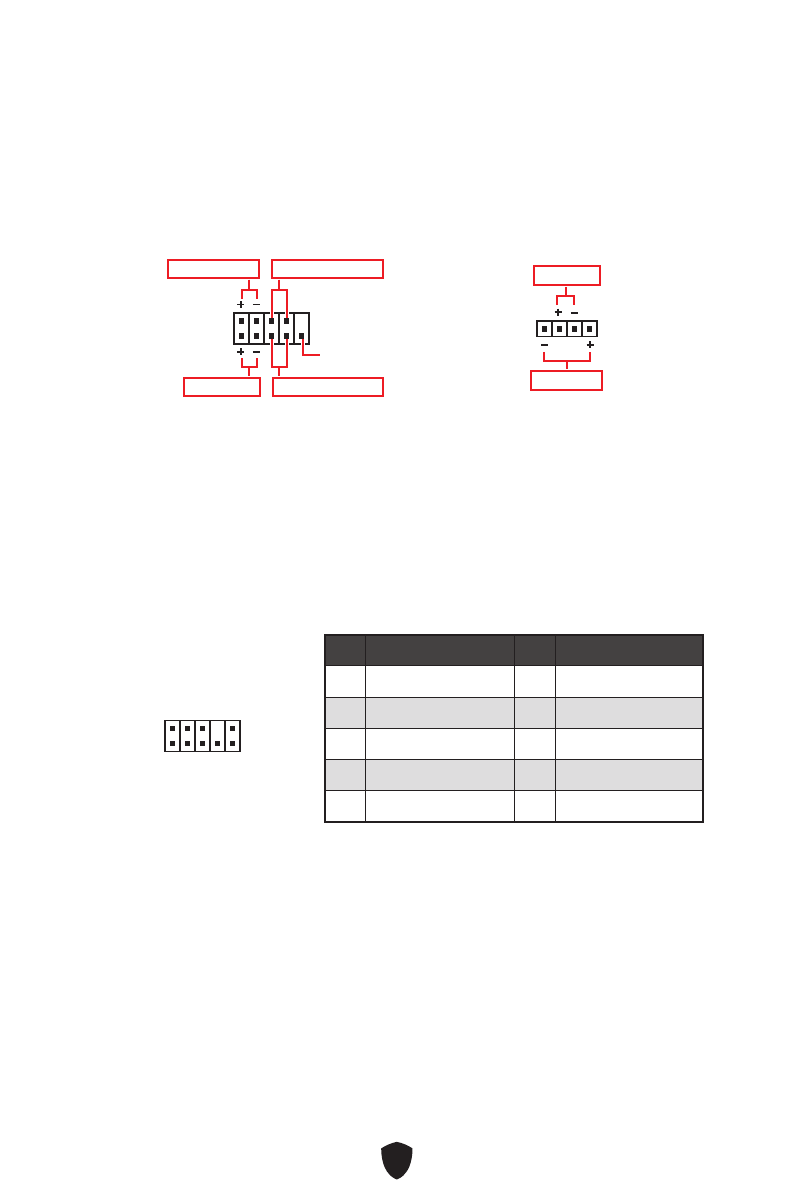

JAUD1: フロントオーディオコネクター

このコネクターにはフロントパネルのオーディオジャックを接続します。

1

2

10

9

ピン

信号名

ピン

信号名

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE_SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection

JFP1, JFP2: フロントパネルコネクター

JFP1コネクターは電源オン、電源リセット、PCケースのLEDをコントロールします。Power

Switch/ Reset Switchヘッダーには電源ボタン/ リセットボタンを接続します。Power LEDヘ

ッダーにはPCケースのLEDを接続します。HDD LEDヘッダーはハードディスクの状態を示

します。JFP2コネクターはBuzzerとSpeakerに対応しています。PCケースからケーブルを正

しく接続するには、下記の図をご参照ください。

1

2

10

9

Power LED

Reserved

Power Switch

JFP1

Reset Switch

HDD LED

1

JFP2

Buzzer

Speaker

⚠

注意

Power LEDとHDD LEDはプラスとマイナスの区別があり、マザーボード上の対応するプラ

スとマイナスのピンヘッダーにケーブルを接続する必要があります。正しく接続されていな

い場合、LEDは正常に動作しませんのでご注意ください。
