Глава 2: Установка оборудования | 23
B660GTA
»
»
Рекомендуется подключать к этому разъему аудиомодуль высокой четкости на передней
панели, чтобы использовать возможности материнской платы для воспроизведения
звука высокой четкости.
»
»
Попробуйте отключить функцию «Обнаружение разъема на передней панели», если вы
хотите использовать кабель переднего аудиовыхода AC’97. Функцию можно найти через
утилиту O.S. Audio.

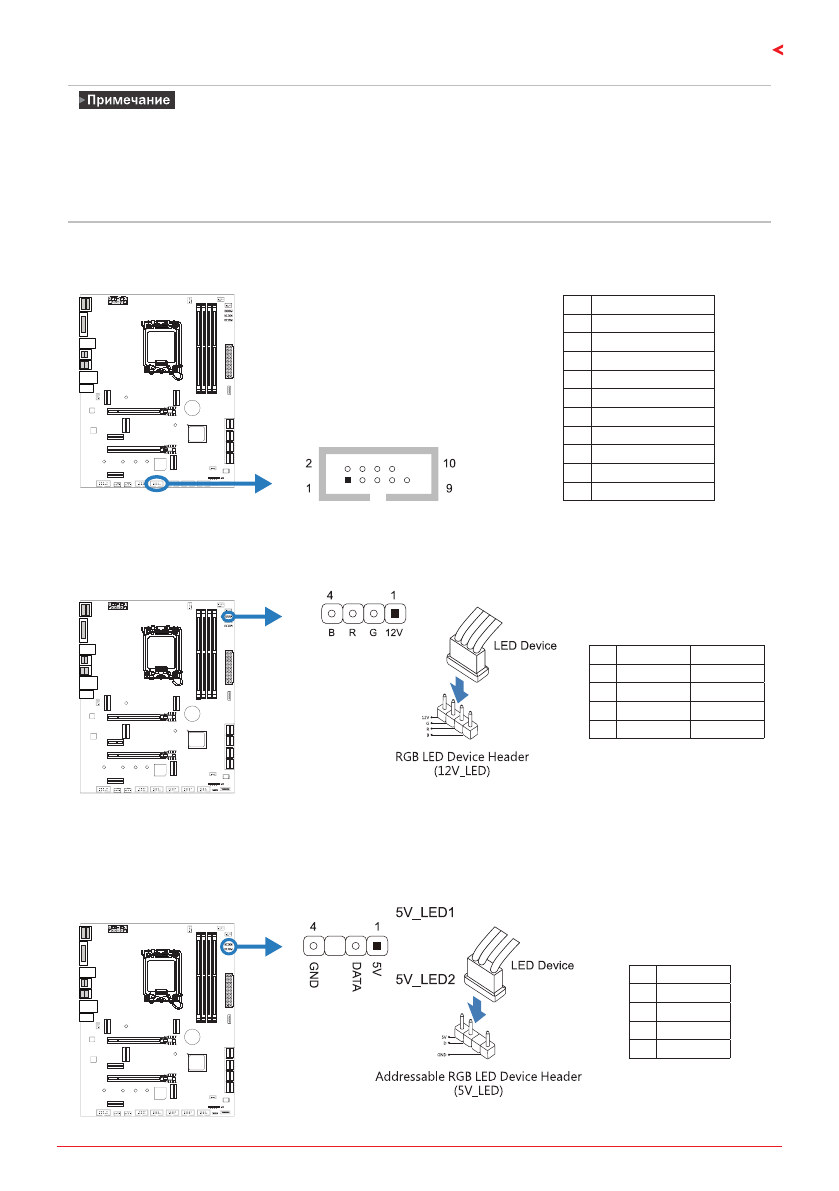

COM1: разъем последовательного порта
На материнской плате имеется штыревой соединитель последовательного порта для
подключения порта RS-232.
Pin Assignment
1
Carrier detect
2
Received data
3
Transmitted data
4
Data terminal ready
5
Signal ground
6
Data set ready
7
Request to send
8
Clear to send
9
Ring indicator
10 Key
12V_LED: Штыревой соединитель светодиодного устройства RGB (5050 SMD)
Этот штыревой соединитель обеспечивает питание 12 В и контакты управления RGB для
светодиодного устройства RGB (5050 SMD).
Pin Cable Color Assignment
1
12V (Black) VCC12
2
G (Green)
LED_GREEN
3
R (Red)
LED_RED
4
B (Blue)
LED_BLUE
5V_LED1/ 5V_LED2: штыревой соединитель адресуемого светодиодного
устройства RGB (WS2818B)
Этот штыревой соединитель обеспечивает питание 5 В и контакты управления данными
для светодиодного устройства ARGB (WS2818B).
Pin Assignment
1
VCC5
2
Data
3
Key
4
GND
»
»
Продолжение на следующей странице
Содержание
- 58 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 60 Технические характеристики
- 62 Разъемы задней панели
- 64 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.; пластину с помощью пальца.
- 66 �2 Установка радиатора; к разъему вентилятора ЦП.
- 67 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.
- 68 �4 Установка системной памяти; Модули DDR4; защелкнулисьи модуль DIMM установился должным образом.
- 69 Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного; �5 Слоты расширения
- 71 Статус совместного использования слотового модуля M�2
- 73 Установка карты расширения; устанавливать эту карту в компьютер.
- 74 �6 Настройка переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 75 �7 Штыревые соединители и разъемы; ATX: разъем источника питания ATX; правильной ориентации.
- 76 Подключите динамик шасси к этому штыревому соединителю.
- 77 Эти разъемы подключаются к жестким дискам SATA через кабели SATA.; периферийным устройствам.; панели; самым разным внешним периферийным устройствам.
- 78 передней панели; THUNDERBOLT: штыревой соединитель Thunderbolt; внешним периферийным устройствам.; F_AUDIO: штыревой соединитель аудио передней панели
- 79 COM1: разъем последовательного порта
- 80 Эти светодиоды показывают состояние материнской платы.; - указывает, что графический процессор; устройство не обнаружено или не работает.; Светодиоды; Штыревой соединитель светодиода RGB
- 81 Глава 3: UEFI BIOS и программное обеспечение | 25; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 82 6 | Глава 3: UEFI BIOS и программное обеспечение
- 83 Глава 3: UEFI BIOS и программное обеспечение | 27
- 84 8 | Глава 3: UEFI BIOS и программное обеспечение; Резервное копирование BIOS
- 85 Глава 3: UEFI BIOS и программное обеспечение | 29; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 86 0 | Глава 3: UEFI BIOS и программное обеспечение; Информация о системе
- 87 Глава 3: UEFI BIOS и программное обеспечение | 31
- 88 2 | Глава 3: UEFI BIOS и программное обеспечение
- 89 Глава 3: UEFI BIOS и программное обеспечение | 33; • Синхронизация памяти:
- 90 4 | Глава 3: UEFI BIOS и программное обеспечение
- 91 Глава 3: UEFI BIOS и программное обеспечение | 35
- 92 6 | Глава 3: UEFI BIOS и программное обеспечение; Аппаратный мониторинг; частоту вращения вентилятора и температуру.; � CPU Temperature/System Temperature/ MOS Temperature; показывает текущую температуру ЦП температура Mos и системы.
- 93 Глава 3: UEFI BIOS и программное обеспечение | 37
- 95 Глава 4: Полезная помощь; Установка драйвера; операционную систему.
- 96 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 98 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
- 99 Функции RAID; Особенности и преимущества
- 101 Технология Intel® OptaneTM (питаться от памяти 3D XPoint); Характеристики и преимущества :
