챕터 2: 하드웨어 설치 | 23

B660GTA

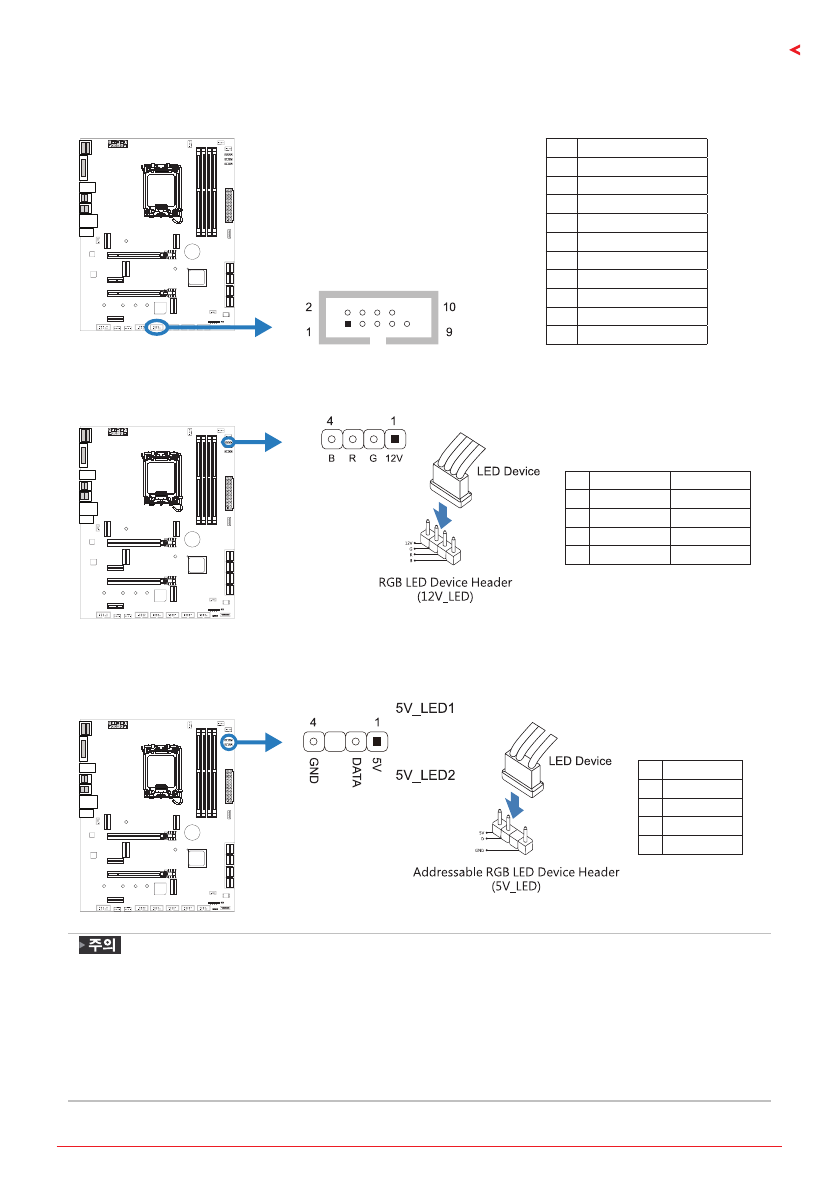

COM1: 직렬포트

본 메인 보드는 1 개의 직렬포트가 있으며 RS-232 커넥터를 연결할 수 있습니다 .

핀

배열

1

캐리어 검출

2

데이터 수신

3

데이터 전송

4

데이터 단말 준비

5

접지 신호 #

6

데이터 세트 준비

7

전송 요구 #

8

전송 취소 #

9

벨소리 표시기

10

Key

12V_LED: RGB LED 장치 (5050 SMD) 헤더

이 헤더는 RGB LED 장치 (5050 SMD) 에 12V 전력과 RGB 컨트롤 핀을 제공합니다 .

핀 케이블 색상 배열
1

12V (Black)

VCC12

2

G (Green)

LED_GREEN

3

R (Red)

LED_RED

4

B (Blue)

LED_BLUE

5V_LED1/5V_LED2: Addressable RGB LED 장치 (WS2818B) 헤더

이 헤더는 RGB LED 장치 (WS2818B) 를위한 5V 전원 및 데이터 제어 핀을 제공합니다 .

핀 배열
1

VCC5

2

Data

3

Key

4

GND

»   LED 장치에 연결할 때 핀을 올바르게 연결했는지 확인하여 주십시오 . 잘못된 연결은 LED

장치또는 메인보드에 손상을 줄 수 있습니다 .

»

12V_LED 커넥터는 최대 정격 전력이 3A (12V) 인 5050 RGB LED 스트립을 지원합니다 .

»

5V_LED 커넥터는 최대 300 개의 LED 를 지원합니다 WS2818B 개별적으로 주소 지정 가능한
RGB LED 스트립은 최대 정격 전력이 3A (5V) 입니다 .

»

Vivid LED DJ 소프트웨어를 사용하여 LED 를 제어하십시오 . 자세한 소프트웨어 설정 정보는
3.3 장을 참조하십시오 .
