챕터 2: 하드웨어 설치 | 19

B660GTA

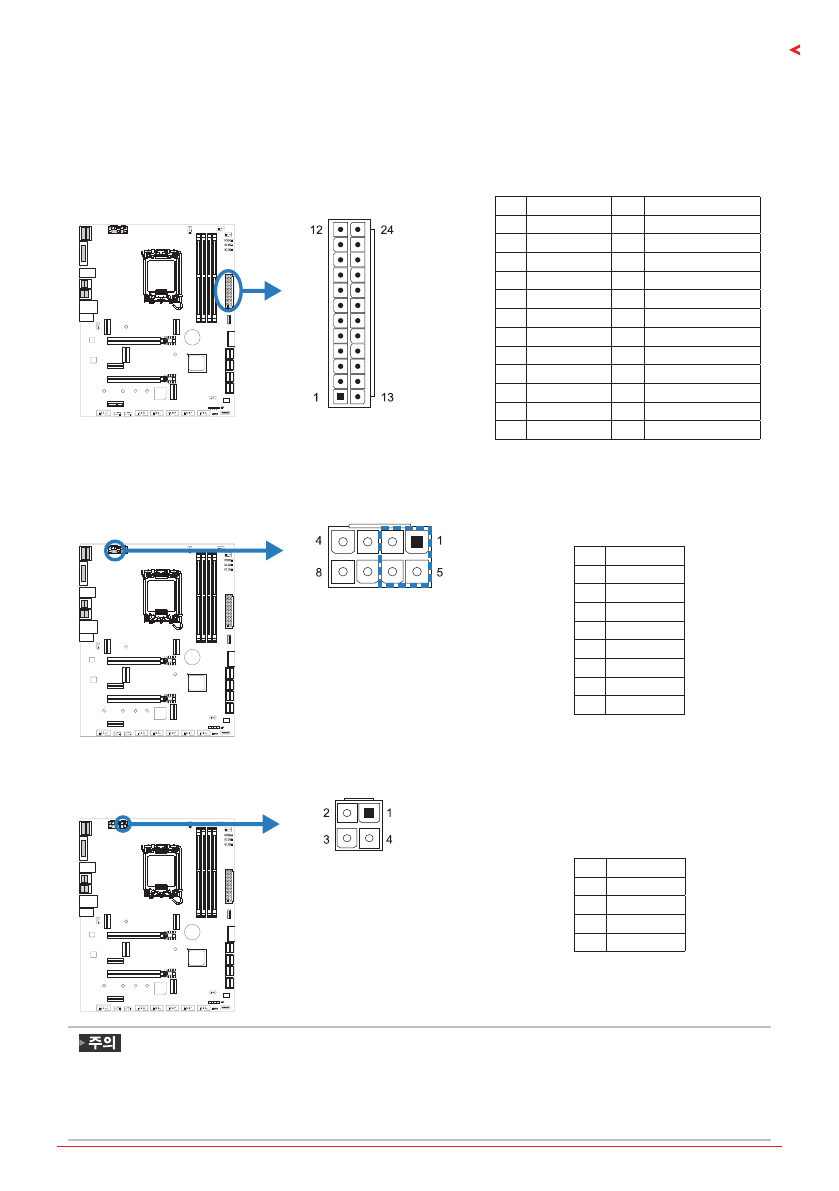

2�7 헤더 & 커넥터

ATX: ATX 전원 커넥터

더 나은 호환성을 위해 , 표준 24- 핀 전원 공급장치의 사용을 추천합니다 . 커넥터를
연결하기 전에 올바른 방향인지 확인하여 주십시오 .

핀

배열

핀

배열

13

+3.3V

1

+3.3V

14

-12V

2

+3.3V

15

접지

3

접지

16

PS_ON

4

+5V

17

접지

5

접지

18

접지

6

+5V

19

접지

7

접지

20

NC

8

PW_OK

21

+5V

9

대기전압 +5V

22

+5V

10

+12V

23

+5V

11

+12V

24

접지

12

+3.3V

ATX_12V_2X4: ATX 전원 커넥터

이 커넥터는 CPU 전력 회로로 +12V 를 공급합니다 . CPU 전력 플러그가 4 핀이라면 ,

ATX_12V_2X4 의 1-2-5-6 핀에 꽂아주십시오 .

핀

정의

1

+12V

2

+12V

3

+12V

4

+12V

5

접지

6

접지

7

접지

8

접지

ATX_12V_2X2: ATX 전원 커넥터

이 커넥터는 CPU 전력 회로로 +12V 를 공급합니다 .

핀

정의

1

+12V

2

+12V

3

접지

4

접지

»

시스템을 켜기 전 , ATX, ATX_12V_2X4 과 ATX_12V_2X2 커넥터가 모두 잘 연결되어 있는지

확인하여 주십시오 .

»

시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질

수 있습니다 . 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을

권장합니다 .
