20 | Глава 2: Установка оборудования

» 

»

Перед включением системы убедитесь, что вставлены оба разъема ATX, ATX_12V_2X4 и 

ATX_12V_2X2.

» 

»

Недостаточное питание системы может привести к нестабильности или неправильному 

функционированию периферийных устройств. При настройке системы с более 

энергоемкими устройствами рекомендуется использовать блок питания с более высокой 

выходной мощностью.

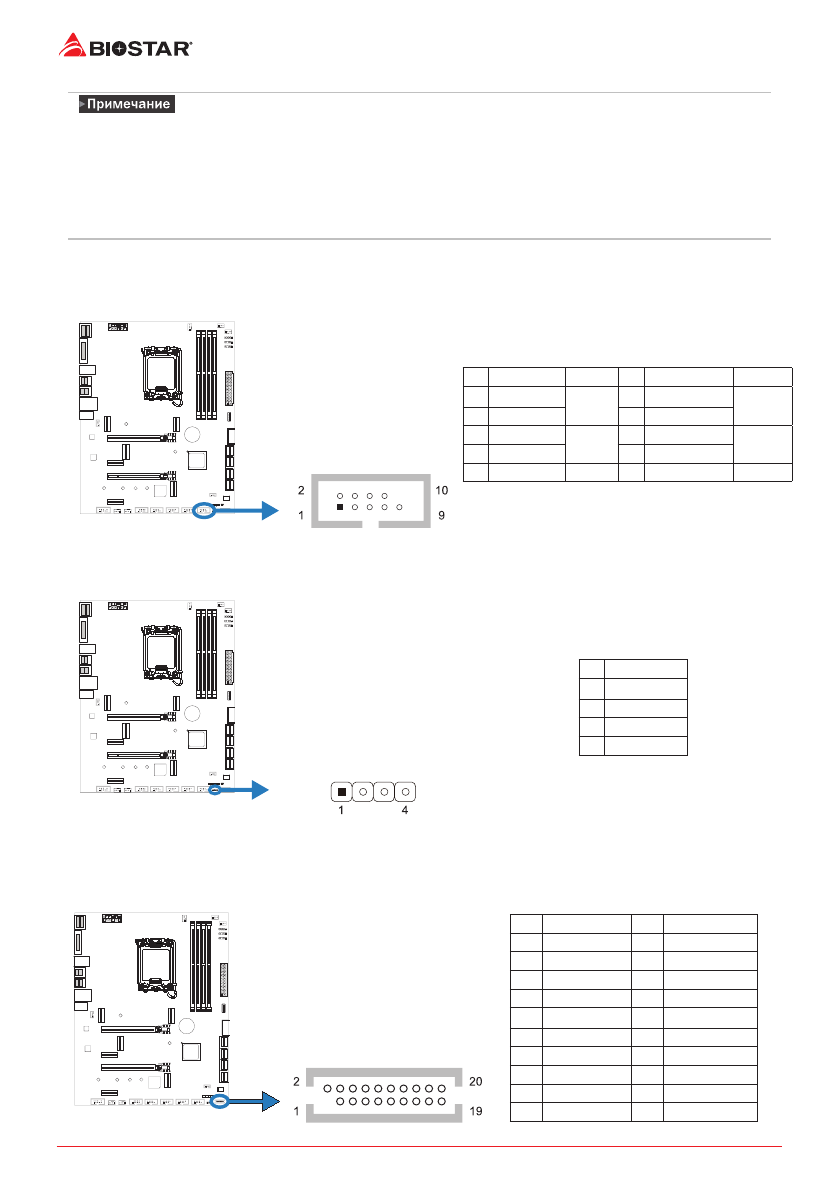

F_PANEL1: штыревой соединитель передней панели

Этот 10-контактный штыревой соединитель включает в себя соединения включения

питания, сброса, светодиода жесткого диска.

Pin Assignment Function Pin Assignment

Function

1

HDD LED(+) HDD

LED

2

Power LED (+) Power

LED

3

HDD LED(-)

4

Power LED (-)

5

Ground

Reset
Button

6

Power Button

Power-On
Button

7

Reset Control

8

Ground

9

NC

NC

10 Key

Key

SPKR: штыревой соединитель динамика шасси

Подключите динамик шасси к этому штыревому соединителю.

Pin Assignment
1

+5V

2

N/A

3

N/A

4

Speaker

TPM_SPI: штыревой соединитель доверенного платформенного модуля

Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие

информацию.

Pin Assignment

Pin Assignment

1

Key

2

N/A

3

N/A

4

N/A

5

Ground

6

+3V3_DUAL

7

TSPI_CLK

8

N/A

9

N/A

10

TSPI_MISO

11

N/A

12

TSPI_MISI

13

TSPI_CS#

14

Ground

15

N/A

16

N/A

17

TSPI_PIRQ#

18

N/A

19

TSPI_RST#

20

N/A
