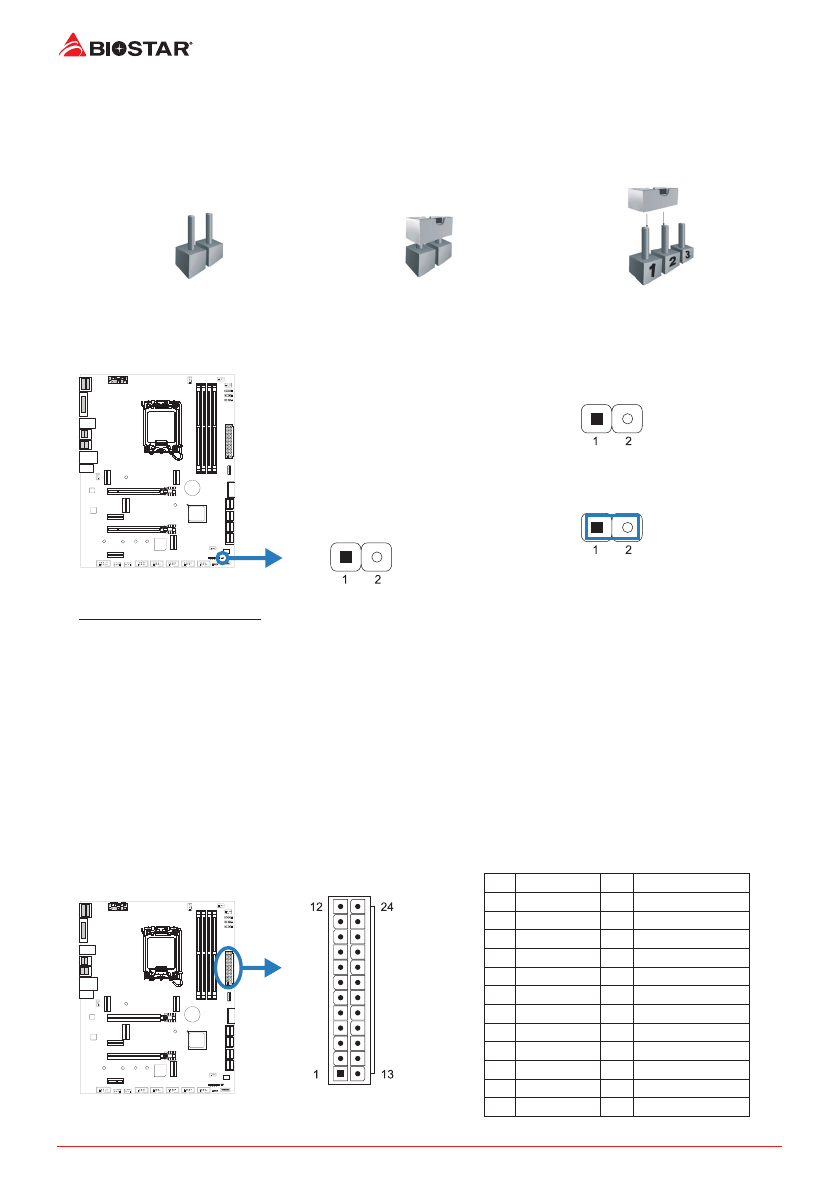

18 | 第二章 : 硬體安裝

2�6 跳線設定

下圖顯示為如何安裝跳線。當跳帽放置在針腳上時，跳線為關閉 (close) 狀態。若跳帽

未放置在針腳上時，則跳線為打開 (open) 狀態。下圖顯示如何設置跳線。

針腳 打開

針腳 關閉

針腳 1-2

關閉

JCMOS1: 清空 CMOS 跳線

用戶可清空 CMOS 數據並恢復 BIOS 安全設定，請依照以下步驟操作以免造成主板損壞。

針腳 1-2 打開 : 一般操作 ( 預設 )

針腳 1-2 短路 : 清空 CMOS 數據

清空 CMOS 數據過程 :

1. 關閉 AC 電源。

2. 將跳線設置成 1-2 接腳短路，建議可以使用一個金屬物體如螺絲起子同時

觸碰 1-2 針腳。

3. 等待 5 秒鐘。

4. 清空 CMOS 數據後，請確認跳線設定為 1-2 針脚打開。

5. 打開 AC 電源。

6. 開機後按下 <Del> 鍵進入 BIOS 設定。

2�7 接頭和插槽

ATX: ATX 電源插槽

為了更好的相容性，我們建議使用標準的 ATX24-pin 電源供應此插槽的電源。

針

定義

針

定義

13 +3.3V

1

+3.3V

14 -12V

2

+3.3V

15 接地

3

接地

16 PS_ON

4

+5V

17 接地

5

接地

18 接地

6

+5V

19 接地

7

接地

20 NC

8

PW_OK

21 +5V

9

喚醒電壓 +5V

22 +5V

10

+12V

23 +5V

11

+12V

24 接地

12

+3.3V
