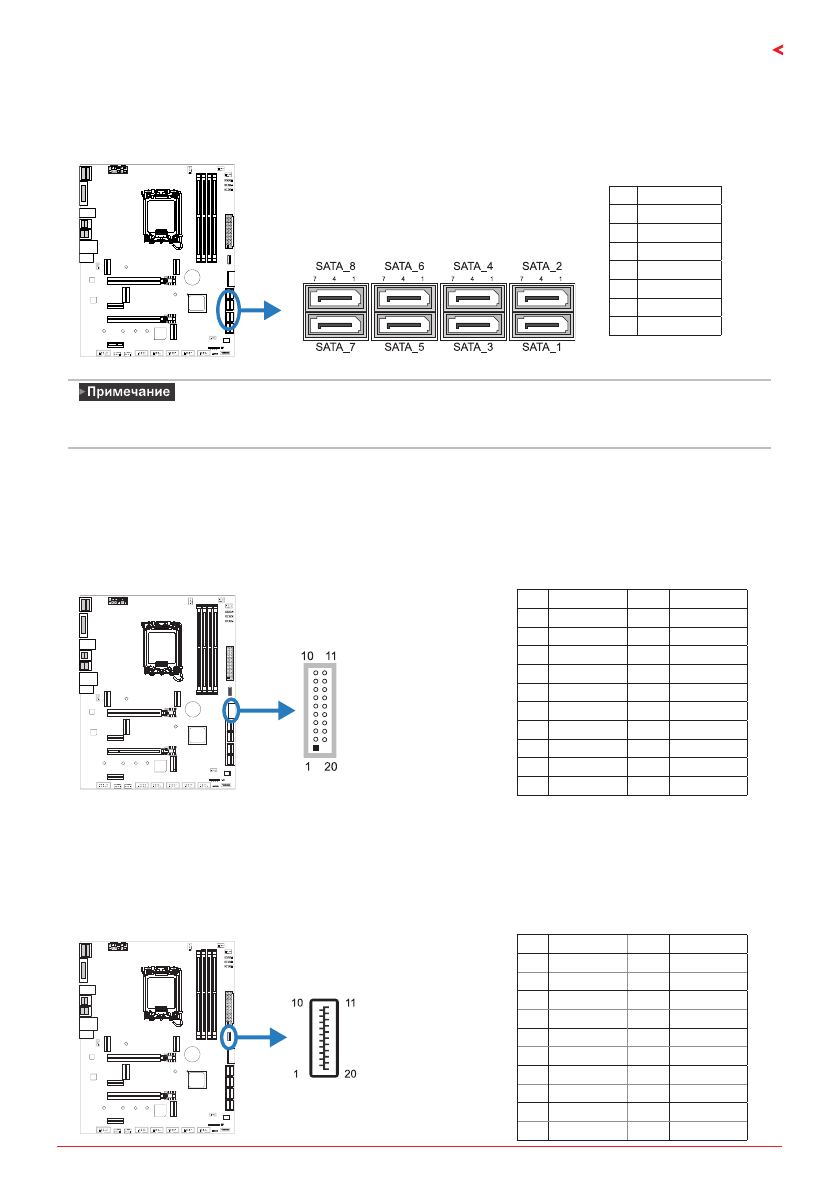

Глава 2: Установка оборудования | 21
B660GTA
SATA_1/ SATA_2/ SATA_3/ SATA_4/ SATA_5/ SATA_6/SATA_7/SATA_8: разъемыSerial
ATA 6,0 Гбит/с
Эти разъемы подключаются к жестким дискам SATA через кабели SATA.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
»
»
Когда слот M.2(M2_PCIEG3_32G_SATA_1) занят режимом SATA, разъем SATA_8 будет
отключен.
F_USB32_A-5G: штыревой соединитель для портов USB 3�2 (Gen1) на передней
панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Pin Assignment
Pin
Assignment
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
Ground
4
Ground
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
Ground
7
Ground
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
F_USB32_C-10G: штыревой соединитель для портов USB 3�2 (Gen2) на передней
панели
Этот Кабели USB Type-C штыревой соединитель позволяет пользователю добавлять
дополнительные порты USB на переднюю панель ПК, а также может быть подключен к
самым разным внешним периферийным устройствам.
Pin Assignment
Pin
Assignment
1
VBUS
11
VBUS
2
SSTX1+
12
SSTX2+
3
SSTX1-
13
SSTX2-
4
Ground
14
Ground
5
SSRX1+
15
SSRX2+
6
SSRX1-
16
SSRX2-
7
VBUS
17
Ground
8
CC1
18
D-
9
SBU1
19
D+
10
SBU2
20
CC2
Содержание
- 58 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 60 Технические характеристики
- 62 Разъемы задней панели
- 64 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.; пластину с помощью пальца.
- 66 �2 Установка радиатора; к разъему вентилятора ЦП.
- 67 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.
- 68 �4 Установка системной памяти; Модули DDR4; защелкнулисьи модуль DIMM установился должным образом.
- 69 Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного; �5 Слоты расширения
- 71 Статус совместного использования слотового модуля M�2
- 73 Установка карты расширения; устанавливать эту карту в компьютер.
- 74 �6 Настройка переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 75 �7 Штыревые соединители и разъемы; ATX: разъем источника питания ATX; правильной ориентации.
- 76 Подключите динамик шасси к этому штыревому соединителю.
- 77 Эти разъемы подключаются к жестким дискам SATA через кабели SATA.; периферийным устройствам.; панели; самым разным внешним периферийным устройствам.
- 78 передней панели; THUNDERBOLT: штыревой соединитель Thunderbolt; внешним периферийным устройствам.; F_AUDIO: штыревой соединитель аудио передней панели
- 79 COM1: разъем последовательного порта
- 80 Эти светодиоды показывают состояние материнской платы.; - указывает, что графический процессор; устройство не обнаружено или не работает.; Светодиоды; Штыревой соединитель светодиода RGB
- 81 Глава 3: UEFI BIOS и программное обеспечение | 25; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 82 6 | Глава 3: UEFI BIOS и программное обеспечение
- 83 Глава 3: UEFI BIOS и программное обеспечение | 27
- 84 8 | Глава 3: UEFI BIOS и программное обеспечение; Резервное копирование BIOS
- 85 Глава 3: UEFI BIOS и программное обеспечение | 29; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 86 0 | Глава 3: UEFI BIOS и программное обеспечение; Информация о системе
- 87 Глава 3: UEFI BIOS и программное обеспечение | 31
- 88 2 | Глава 3: UEFI BIOS и программное обеспечение
- 89 Глава 3: UEFI BIOS и программное обеспечение | 33; • Синхронизация памяти:
- 90 4 | Глава 3: UEFI BIOS и программное обеспечение
- 91 Глава 3: UEFI BIOS и программное обеспечение | 35
- 92 6 | Глава 3: UEFI BIOS и программное обеспечение; Аппаратный мониторинг; частоту вращения вентилятора и температуру.; � CPU Temperature/System Temperature/ MOS Temperature; показывает текущую температуру ЦП температура Mos и системы.
- 93 Глава 3: UEFI BIOS и программное обеспечение | 37
- 95 Глава 4: Полезная помощь; Установка драйвера; операционную систему.
- 96 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 98 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
- 99 Функции RAID; Особенности и преимущества
- 101 Технология Intel® OptaneTM (питаться от памяти 3D XPoint); Характеристики и преимущества :
