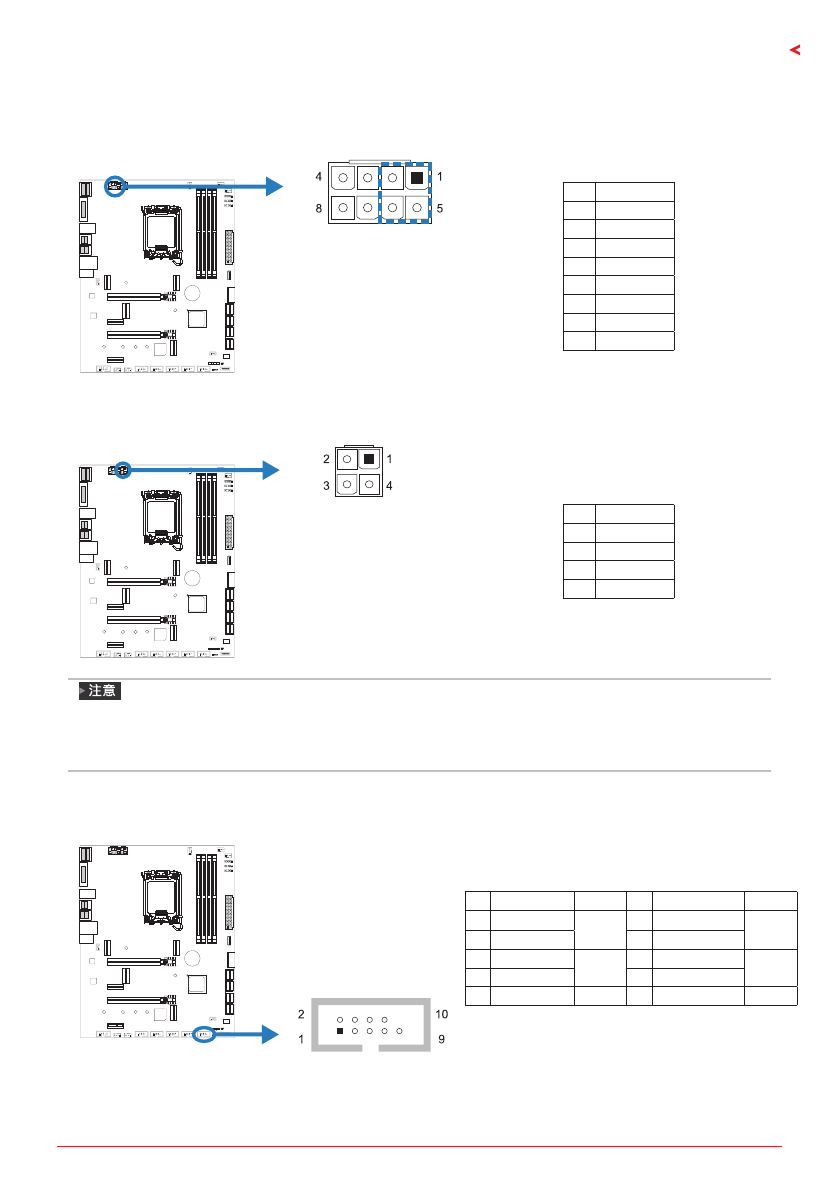

第二章 : 硬體安裝 | 19
B660GTA
ATX_12V_2X4: ATX 電源插槽
此插槽為 CPU 電路提供 +12V 電壓。若 CPU 電源插頭為 4 針腳，請將其插入
ATX_12V_2X4 的 1-2-5-6 針腳。
針
定義
1
+12V
2
+12V
3
+12V
4
+12V
5
接地
6
接地
7
接地
8
接地
ATX_12V_2X2: ATX 電源插槽
此插槽為 CPU 電路提供 +12V 電壓。
針
定義
1
+12V
2
+12V
3
接地
4
接地
»
開機前，請確保 ATX、ATX_12V_2X4 和 ATX_12V_2X2 插槽都已插上電源。
»
電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議
您使用具有更高功率輸出的電源供應器。
F_PANEL1: 前置面板接頭
此 10 針腳接頭包含開機，重新啓動，硬碟指示燈和電源指示燈。
針 定義
功能
針 定義
功能
1
HDD LED(+) 硬碟指
示燈
2
Power LED (+) 電源指
示燈
3
HDD LED(-)
4
Power LED (-)
5
接地
重啓
按鈕
6
電源按鈕
開機
按鈕
7
重啓
8
接地
9
NC
NC
10 Key
Key
