22 | 챕터 2: 하드웨어 설치

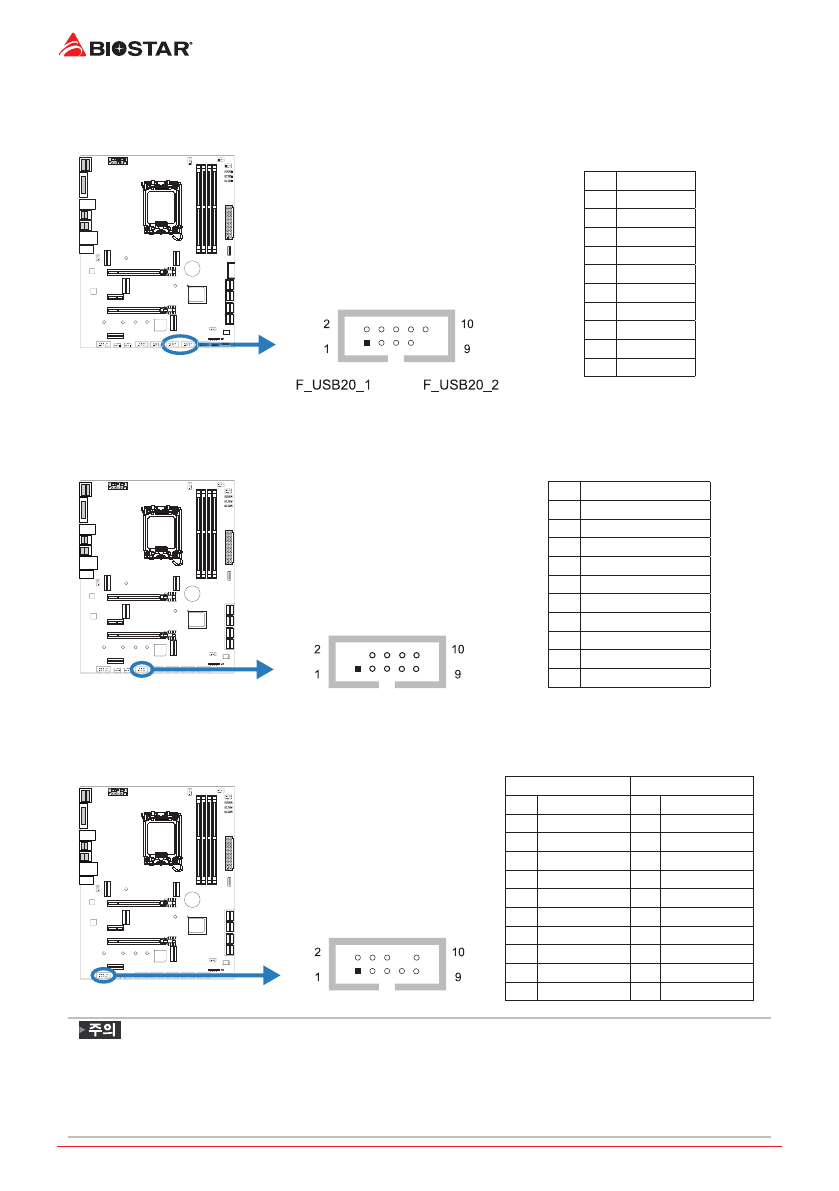

F_USB20_1/ F_USB20_2: 전면 패널 USB 2�0 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며 , 광범위한

외장 장치들과 연결할 수 있습니다 .

핀

배열

1

+5V (fused)

2

+5V (fused)

3

USB-

4

USB-

5

USB+

6

USB+

7

Ground

8

Ground

9

Key

10

NC

THUNDERBOLT: Thunderbolt 커넥터

PC 전면패널은부가된 Thunderbolt 포트를지원하며주변장치에도연결즉시사용가능합

니다 .

핀

배열

1

Force Power

2

Key

3

CIO Plug Event

4

SMB_DATA_MAIN

5

SLP_S3_N

6

SMB_CLK_MAIN

7

SLP_S5_N

8

3V3_AIC_PD_INT#

9

접지

10

접지

F_AUDIO: 전면 패널 오디오 헤더

이 헤더는 사용자로 하여금 HD 그리고 AC’97 오디오 표준을 지원하는 케이스 전면

패널 오디오 입 / 출력 포트와 연결할 수 있게 합니다 .

HD Audio

AC’97

핀

배열

핀

배열

1

Mic Left in

1

Mic In

2

Ground

2

Ground

3

Mic Right in

3

Mic Power

4

GPIO

4

Audio Power

5

Right line in

5

RT Line Out

6

Jack Sense

6

RT Line Out

7

Front Sense

7

Reserved

8

Key

8

Key

9

Left line in

9

LFT Line Out

10

Jack Sense

10 LFT Line Out

»   전면 HD 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다 .

»   메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에 연결하는

것을 권장합니다 .

»   AC’97 전면 오디오 출력 케이블을 사용하기를 원한다면 , “전면 패널 잭 감지” 기능을

해제하여 주십시오그 기능은 O.S 오디오 유틸리티에서 발견할 수 있습니다 .
