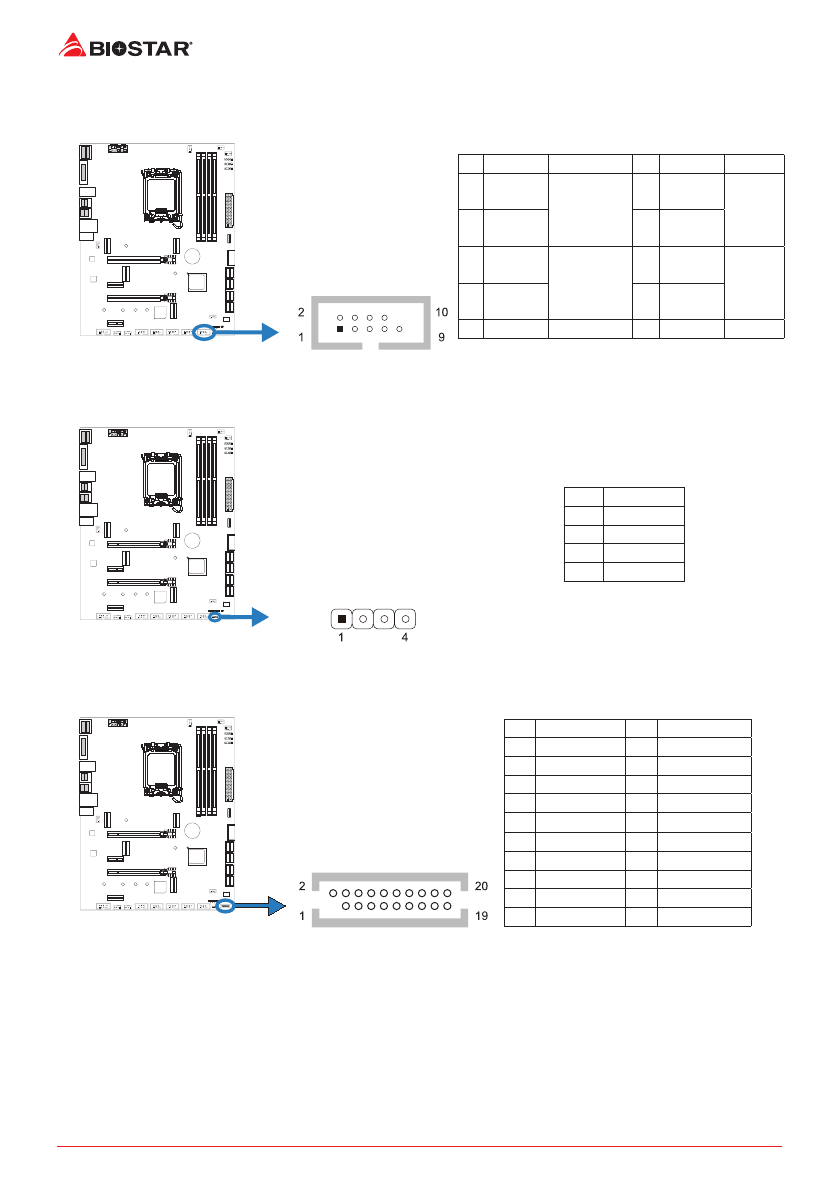

20 | 챕터 2: 하드웨어 설치
F_PANEL: 전면 패널 헤더
이 10 핀 헤더는 파워 - 온 , 리셋 , HDD LED, 파워 LED.
핀 배열
기능
핀 배열
기능
1
HDD
LED(+)
하드드라이브
LED
2
Power
LED (+)
파워 LED
3
HDD
LED(-)
4
Power
LED (-)
5
Ground
리셋 버튼
6
Power
Button
전원
버튼
7
Reset
Control
8
Ground
9
NC
NC
10 Key
Key
SPKR: 섀시 스피커 헤더
섀시 스피커를이 헤더에 연결하십시오 .
핀
배열
1
+5V
2
N/A
3
N/A
4
Speaker
TPM_SPI: 신뢰할 수있는 플랫폼 모듈 헤더
이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다 .
핀
배열
핀
배열
1
Key
2
N/A
3
N/A
4
N/A
5
Ground
6
+3V3_DUAL
7
TSPI_CLK
8
N/A
9
N/A
10
TSPI_MISO
11
N/A
12
TSPI_MISI
13
TSPI_CS#
14
Ground
15
N/A
16
N/A
17
TSPI_PIRQ#
18
N/A
19
TSPI_RST#
20
N/A
