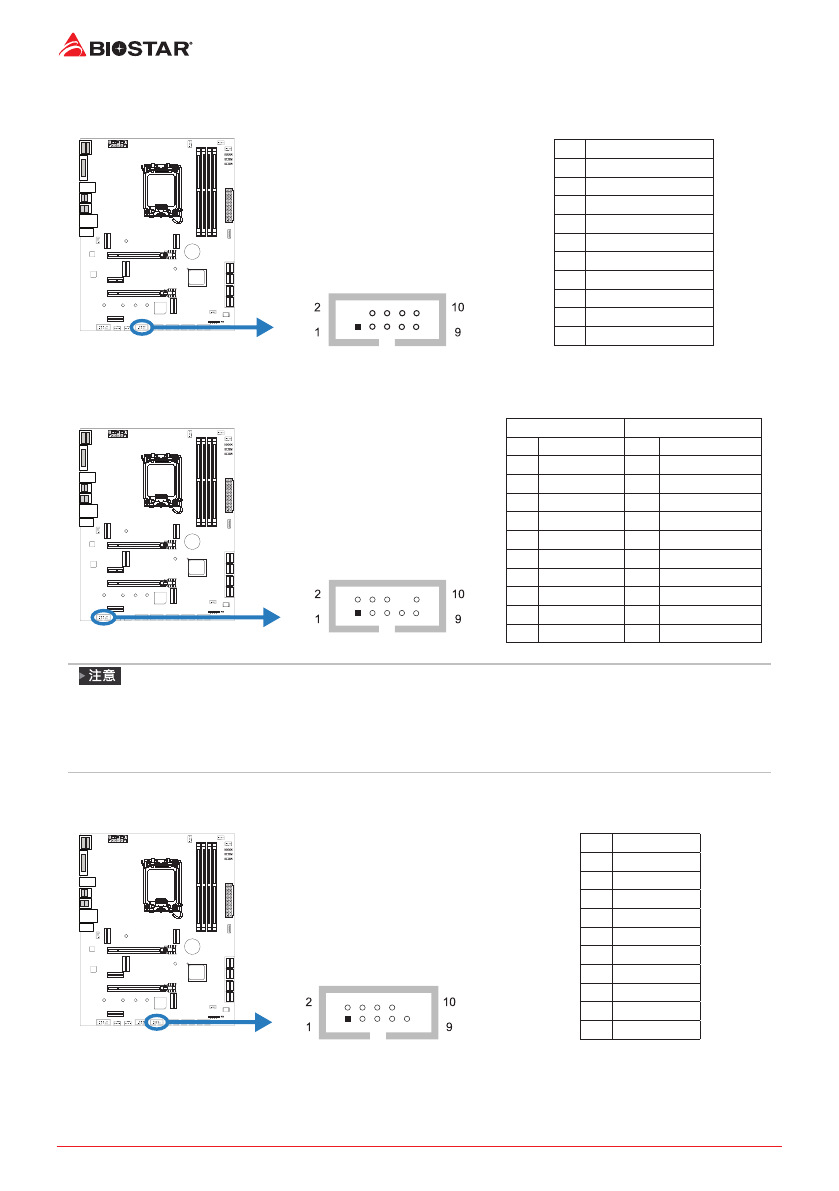

22 | 第二章 : 硬體安裝
THUNDERBOLT: Thunderbolt 接頭
PC 前置面板支援附加的 Thunderbolt 接頭，也可連接即插即用外接設備。
針
定義
1
Force Power
2
Key
3
CIO Plug Event
4
SMB_DATA_MAIN
5
SLP_S3_N
6
SMB_CLK_MAIN
7
SLP_S5_N
8
3V3_AIC_PD_INT#
9
接地
10
接地
F_AUDIO: 前置面板音效接頭
此接頭可連接音效輸出數據線，支援 HD( 高解析 ) 音效和 AC’97。
HD Audio
AC’97
針
定義
針
定義
1
Mic Left in
1
Mic In
2
接地
2
接地
3
Mic Right in
3
Mic Power
4
GPIO
4
Audio Power
5
Right line in 5
RT Line Out
6
Jack Sense
6
RT Line Out
7
Front Sense
7
Reserved
8
Key
8
Key
9
Left line in
9
LFT Line Out
10
Jack Sense
10
LFT Line Out
»
當使用前置 HD 音效插孔並插入耳機 / 麥克風時，後置聲音將自動禁用。
»
建議您連接前置高解析音效插孔，即可使用主板高解析音效功能。
»
如果要連接使用 AC’97 前置音效輸出數據線，請關閉”前置面板插孔檢測功能”。此功能在系
統音效工具中可見。
COM1: 序列埠接頭
此主板提供序列埠接頭可接至 RS-232 接頭。
針
定義
1
載波檢測
2
接收資料
3
發送數據
4
資料終端備妥
5
接地訊號
6
資料集備妥
7
輸送要求
8
清除發送
9
震鈴指示器
10
Key
