93

Z590 Pro4

Español

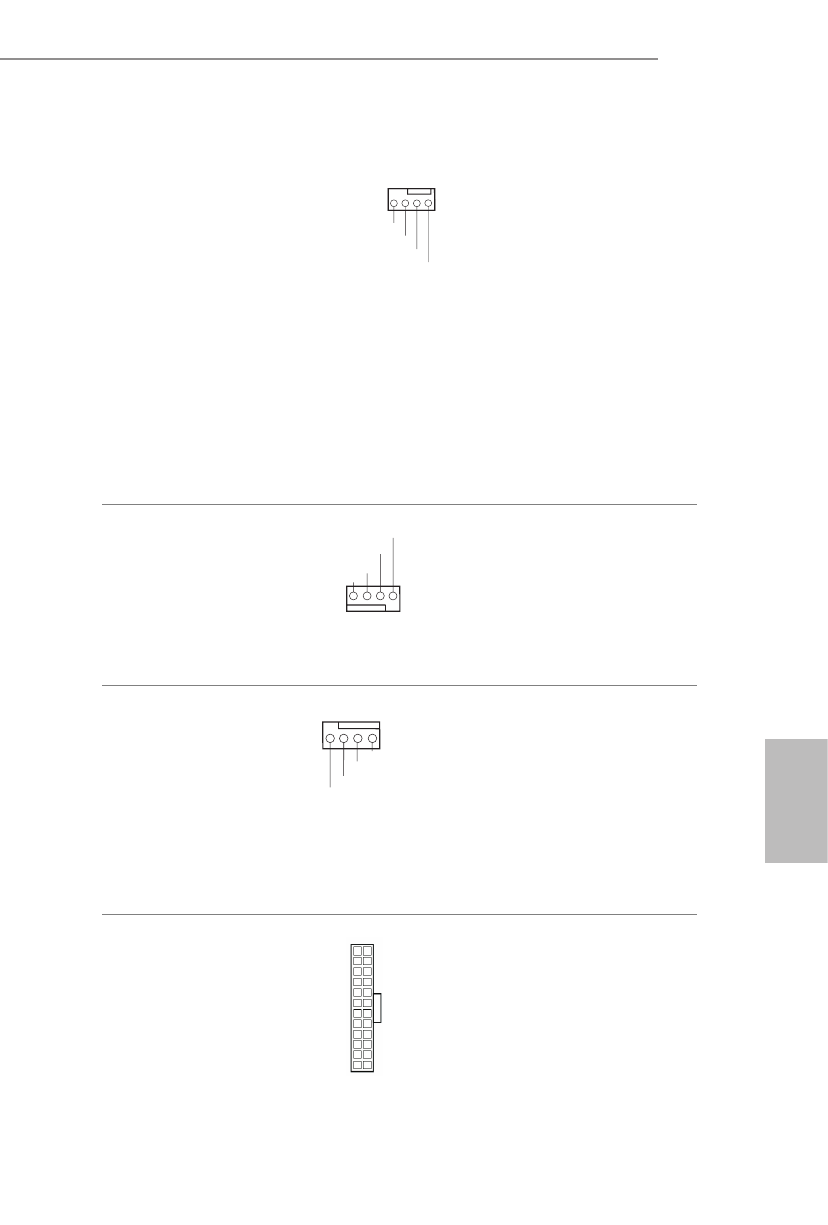

Conectores del ventilador
de la bomba de agua/chasis
(CHA_FAN1/WP de
4 contactos)
(consulte la pág. 1, nº 12)
(CHA_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 31)
(CHA_FAN3/WP de
4 contactos)
(consulte la pág. 1, nº 28)
(CHA_FAN4/WP de
4 contactos)
(consulte la pág. 1, nº 18)

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTROL

4   3    2   1

Esta placa base proporciona cuatro
conectores para el ventilador del
chasis para refrigeración por agua
de 4 contactos. Si tiene pensando
conectar un ventilador de disipador
por agua del chasis de 3 contactos,
conéctelo al contacto 1-3.

Conector del ventilador
de la CPU
(CPU_FAN1 de
4 contactos)
(consulte la pág. 1, nº 3)

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1 2 3 4

Esta placa base contiene un conector
de ventilador (ventilador silencioso)
de CPU de 4 contactos. Si tiene
pensando conectar un ventilador
de CPU de 3 contactos, conéctelo al
contacto 1-3.

Conector del ventilador
de la bomba de agua/CPU
(CPU_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 6)

GN D

FAN_VOLTAGE

CPU_FA N_SPEED

FA N_SPEED_CONTROL

4     3     2    1

Esta placa base proporciona un
conector de ventilador de CPU de
refrigeración por agua de
4 contactos. Si tiene pensando
conectar un ventilador de disipador
por agua de CPU de
3 contactos, conéctelo al contacto
1-3.

Conector de alimentación
ATX
(ATXPWR1 de
24 contactos)
(consulte la pág. 1, nº 10)

12

 1

24

13

Esta placa base contiene un
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los
contactos del 1 al 13.
