Z590 Pro4
186
187
繁
體
中
文

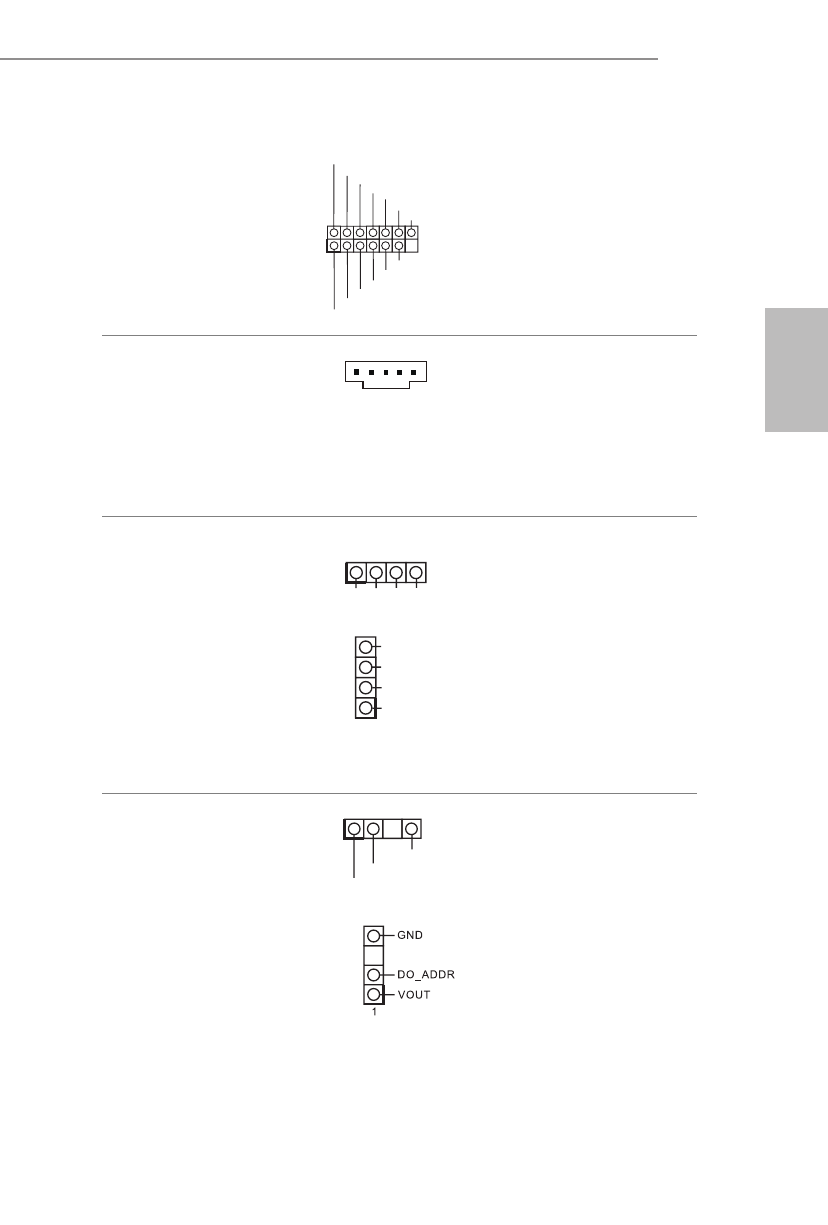

SPI TPM 排針
(13-pin SPI_TPM_J1)
（請參閱第 1 頁，編號 16）
此接頭支援 SPI 信賴平台模組
(TPM) 系統，可確保儲存金鑰、
數位憑證、密碼及資料的安全。
TPM 系統也能強化網路安全、
保護數位身分並確定平台完整
性。
Thunderbolt AIC 接頭
(5-pin TB1)
（請參閱第 1 頁，編號 30）
請透過 GPIO 纜線將
Thunderbolt ™ 附加介面卡
(AIC) 接至此接頭。
* 請將 Thunderbolt ™
AIC 卡安裝於 PCIE4 ( 預設插
槽 )。
RGB LED 排針
(4-pin RGB_LED1)
（請參閱第 1 頁，編號 26）
(4-pin RGB_LED2)
（請參閱第 1 頁，編號 7）
RGB 排針用於連接 RGB LED
延長線，可供使用者選擇各種
LED 照明效果。
警告：切勿以錯誤方向安裝
RGB LED 纜線，否則纜線可能
損壞。
* 關於這種排針的詳細說明，請
參閱第 41 頁。
可定址 LED 排針
(3-pin ADDR_LED1)
（請參閱第 1 頁，編號 27）
(3-pin ADDR_LED2)
（請參閱第 1 頁，編號 8）
此排針用於連接可讓使用者選
擇各種 LED 燈效的可定址 LED
延長線。
警告：切勿以錯誤方向安裝可定
址 LED 纜線，否則纜線可能損
壞。
* 關於這種排針的詳細說明，請
參閱第 42 頁。
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
1
12V G R B
1
12V
G
R
B
1
VOUT
DO_ADDR
GND
1
