134
Polsk
i
Polsk
i

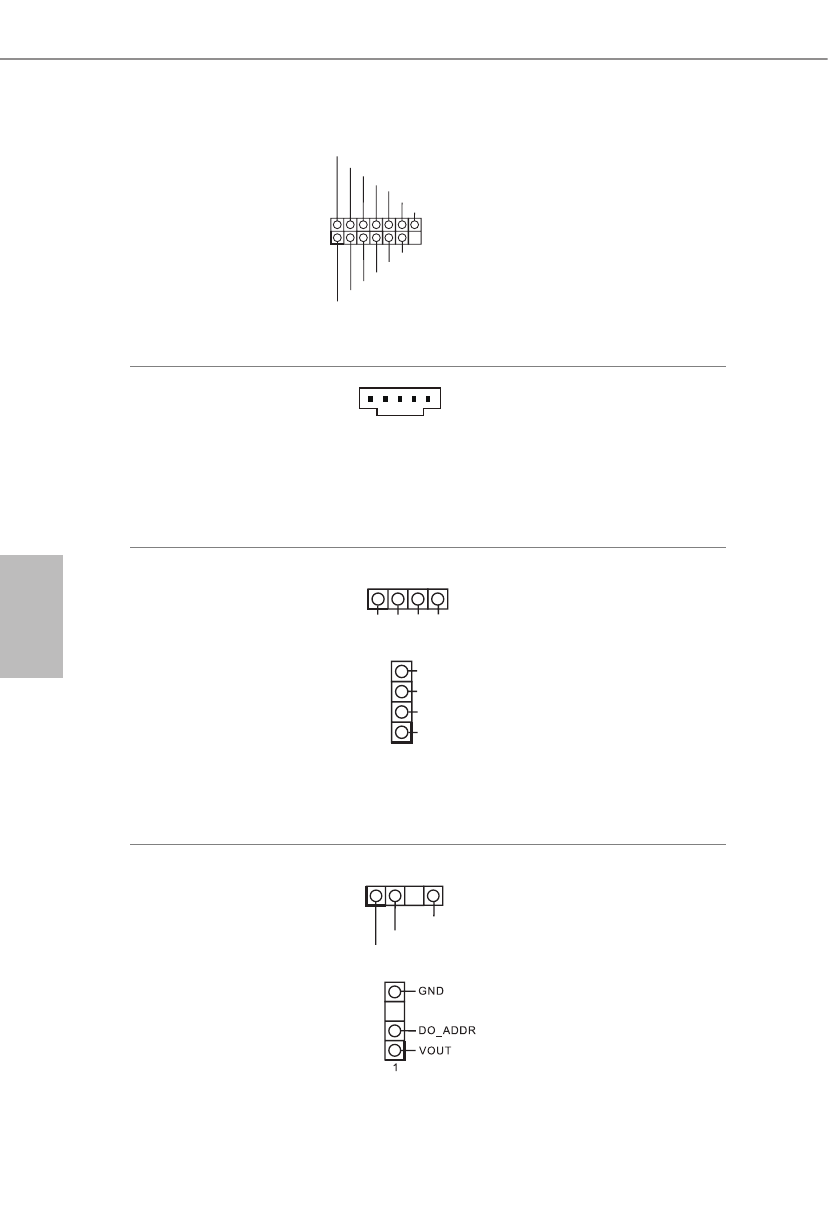

Złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 16)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
To złącze obsługuje system
SPI Trusted Platform Module
(TPM), który może bezpiecznie
przechowywać klucze, certyfikaty
cyfrowe, hasła i dane. System
TPM pomaga także w zwiększeniu
zabezpieczenia sieci, ochronie
cyfrowych danych osobowych
i zapewnieniu integralności
platformy.
Złącze Thunderbolt AIC
(5-pinowe TB1)
(sprawdź s.1, Nr 30)
1
Podłącz do tego złącza dodatkową
kartę Thunderbolt™ (AIC) przez
kabel GPIO.
* Należy zainstalować kartę
Thunderbolt™
AIC w złączu PCIE4 (gniazdo
domyślne).
Złącza główkowe LED RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 26)
(4-pinowe RGB_LED2)
(sprawdź s.1, Nr 7)
12V G R B
1
12V
G
R
B
1
Złącze główkowe RGB jest używane
do podłączenia przedłużacza
LED RGB, który umożliwia
użytkownikom wybór spośród
różnych efektów światła LED.
Ostrzeżenie: Nigdy nie należy
instalować kabla LED RGB w
nieprawidłowym kierunku; w
przeciwnym razie kabel może
zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 41.
Adresowalne złącza
główkowe LED
(3-pinowe ADDR_LED1)
(sprawdź s.1, Nr 27)
(3-pinowe ADDR_LED2)
(sprawdź s.1, Nr 8)
VOUT
DO_ADDR
GND
1
To złącze główkowe LED
jest używane do podłączenia
adresowalnego przedłużacza LED,
który umożliwia użytkownikom
wybór spośród różnych efektów
światła LED.
Ostrzeżenie:
Nigdy nie należy
instalować adresowalnego kabla
LED w nieprawidłowym kierunku;
w przeciwnym razie kabel może
zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 42.
