92
Español

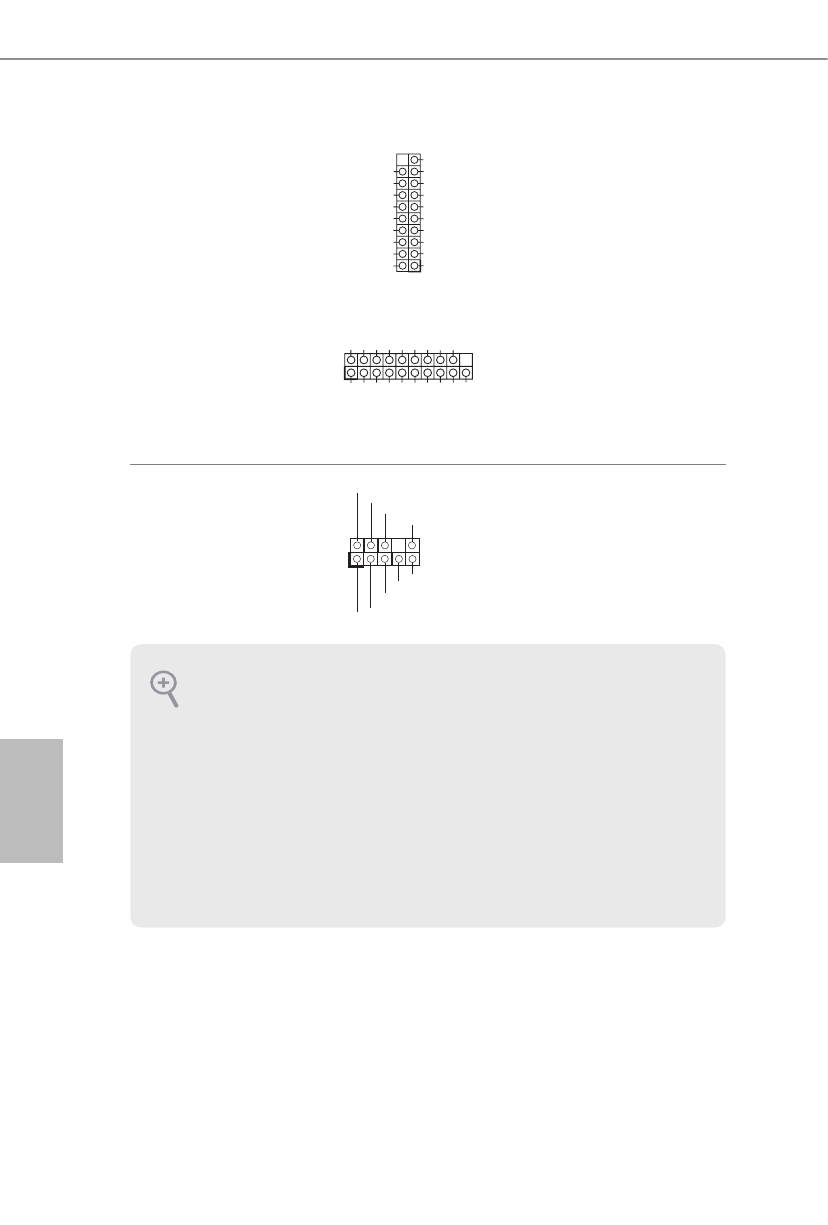

Cabezales USB 3.2 Gen1
(USB3_3_4 de 19 contactos)
(consulte la pág. 1, nº 11)
(USB3_5_6 de 19 contactos)
(consulte la pág. 1, nº 23)
Hay dos bases de conexiones en esta
placa base. Cada cabezal
USB 3.2 Gen1 admite dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de
9 contactos)
(consulte la pág. 1, nº 29)
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
Este cabezal se utiliza para conectar
dispositivos de audio al panel de
audio frontal.
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
1
IntA_PB_D+
Dummy
IntA_PB_D-
GN
D
IntA_PB_SSTX+
GN
D
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
V
bus
V
bus
V
bus
IntA_P
A_SSRX-
IntA_P
A_SSRX+
GN
D
IntA_P
A_SSTX-
IntA_P
A_SSTX+
GN
D
IntA_P
A
_D-
IntA_P
A
_D+
