143

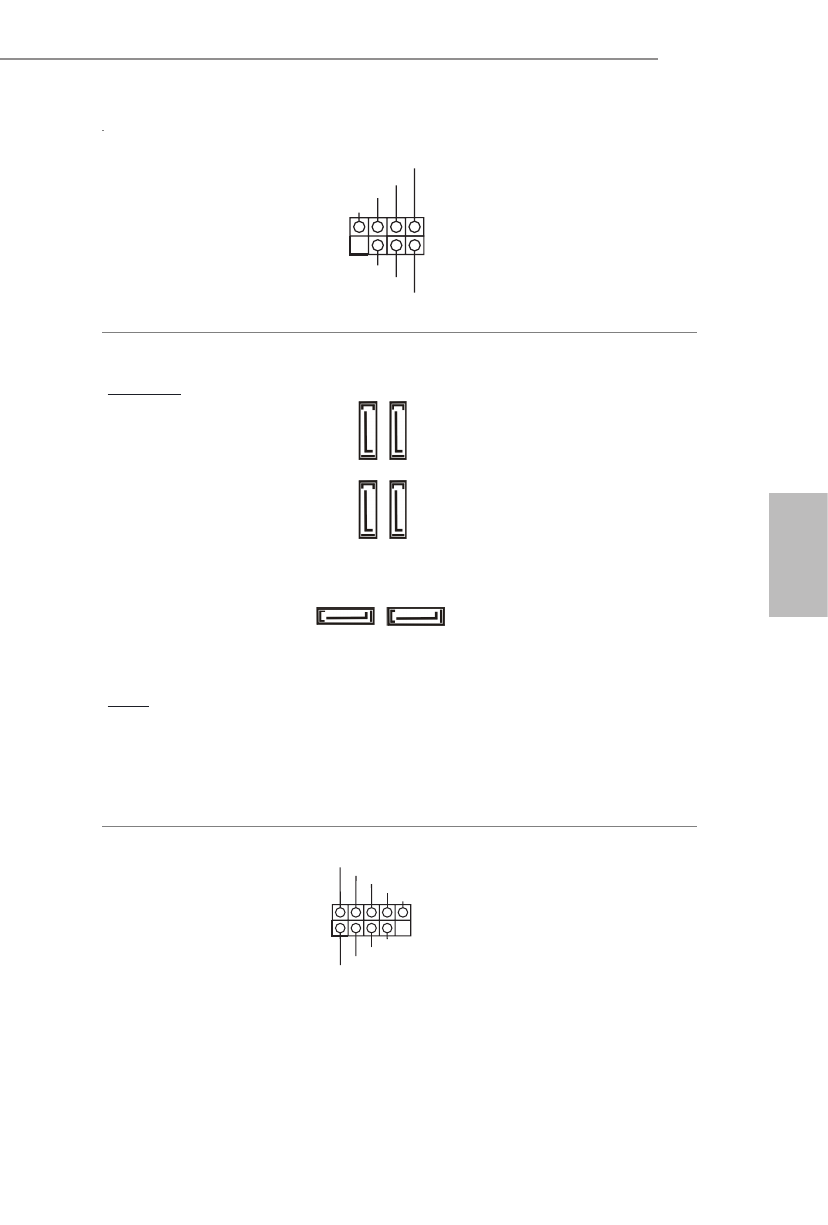

Z590 Pro4
한 국 어
전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 19 번 항목 참조 )
섀시 전원 LED 와 섀시 스피커를
이 헤더에 연결하십시오 .
시리얼 ATA3 커넥터
우측 각도 :
(SATA3_0:
1 페이지 , 15 번 항목 참조 )
( 높게 )
(SATA3_1:
1 페이지 , 15 번 항목 참조 )
( 낮게 )
(SATA3_2:
1 페이지 ,14 번 항목 참조 )
( 높게 )
(SATA3_3:
1 페이지 ,14 번 항목 참조 )
( 낮게 )
수직 :
(SATA3_4:
1 페이지 , 21 번 항목 참조 )
(SATA3_5:
1 페이지 , 20 번 항목 참조 )
이들 6 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블을
지원합니다 .
* SATA- 타입 M.2 장치에서
M2_2 을 사용 중이면 ,
SATA3_2 이 비활성화됩니다 .
* SATA- 타입 M.2 장치에서
M2_3 을 사용 중이면 ,
SATA3_1 이 비활성화됩니다 .
* PCIe- 타입 M.2 장치에서
M2_3 을 사용 중이면 ,
SATA3_0 이 비활성화됩니다 .
USB 2.0 헤더
(9 핀 USB_3_4)
(1 페이지 , 25 번 항목 참조 )
(9 핀 USB_5_6)
(1 페이지 , 24 번 항목 참조 )
이 마더보드에는 USB 2.0 헤더
두 개가 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지원할 수
있습니다 .
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_5
SATA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_0
SA
TA3_1
