130
Polsk
i
Polsk
i

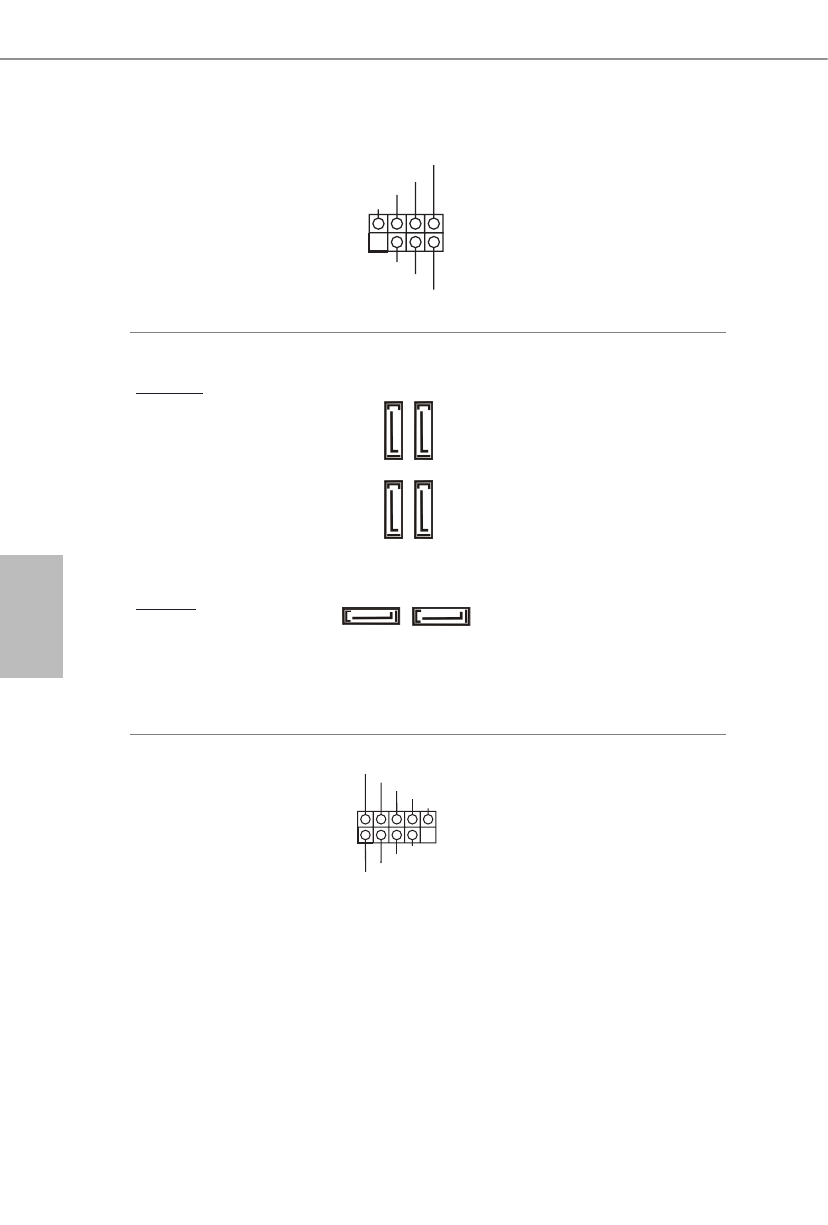

Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 19)
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
Podłącz to tego złącza główkowego
diodę LED zasilania obudowy i
głośnik obudowy .
Złącza Serial ATA3
Kąt prosty:
(SATA3_0:
sprawdź s.1, Nr 15) (Górny)
(SATA3_1:
sprawdź s.1, Nr 15) (Dolny)
(SATA3_2:
sprawdź s.1, Nr 14) (Górny)
(SATA3_3:
sprawdź s.1, Nr 14) (Dolny)
Pionowy:
(SATA3_4:
sprawdź s.1, Nr 21)
(SATA3_5:
sprawdź s.1, Nr 20)
Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci z
szybkością transferu danych do
6,0 Gb/s.
* Jeśli gniazdo M2_2 jest zajęte
przez urządzenie M.2 typu SATA,
zostanie wyłączone SATA3_2.
* Jeśli gniazdo M2_3 jest zajęte
przez urządzenie M.2 typu SATA,
SATA3_1 zostanie wyłączone.
* Jeśli gniazdo M2_3 jest zajęte
przez urządzenie M.2 typu PCIe,
zostanie wyłączone SATA3_0.
Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 25)
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 24)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Na tej płycie głównej znajdują się
dwa złącza główkowe USB 2.0.
Każde złącze główkowe USB 2.0
może obsługiwać dwa porty.
SATA3_5
SATA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_0
SA
TA3_1
