66
Fr
ançais
Français

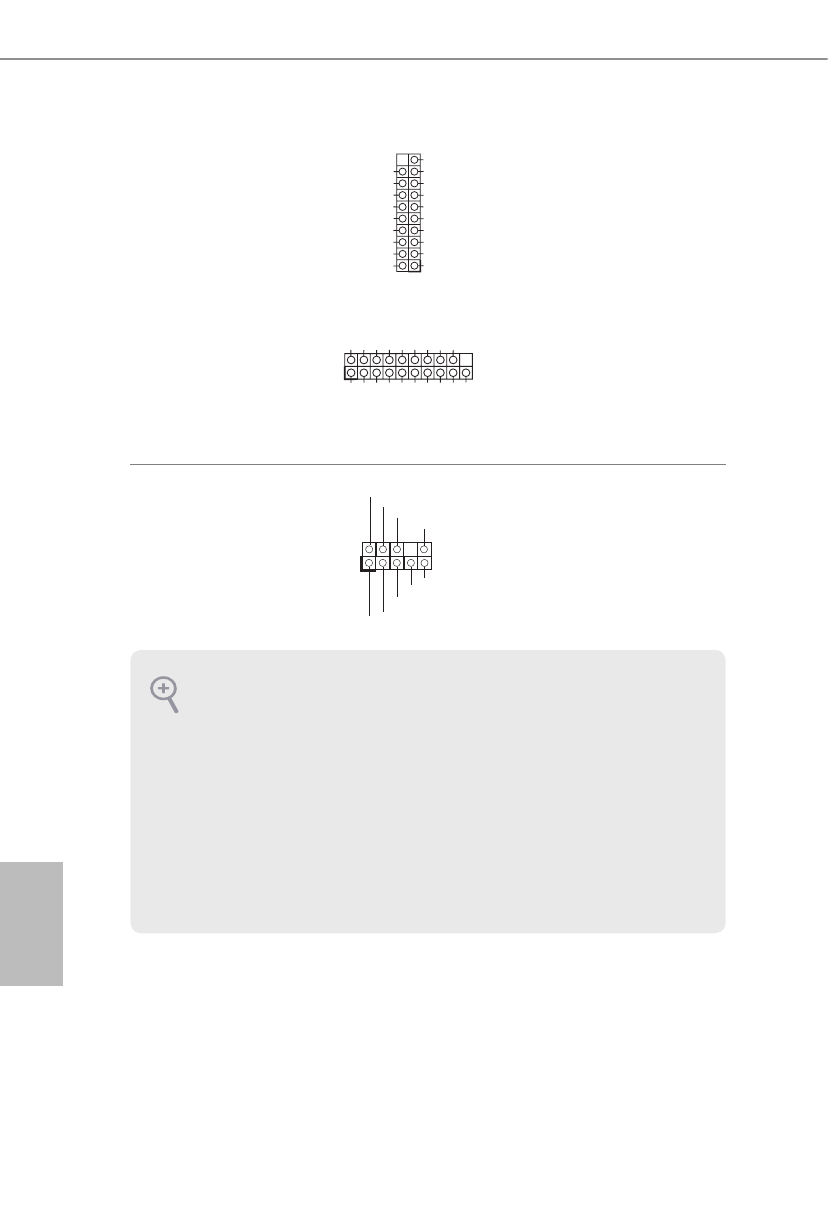

Embases USB 3.2 Gen1
(USB3_3_4 à 19 broches)
(voir p.1, No. 11)
(USB3_5_6 à 19 broches)
(voir p.1, No. 23)
Cette carte mère comprend deux
connecteurs. Chaque embase USB
3.2 Gen1 peut prendre en charge
deux ports.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 29)
Cette embase sert au branchement
des appareils audio au panneau
audio frontal.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel
du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle
Realtek et réglez le paramètre « Volume d’enregistrement ».
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
1
IntA_PB_D+
Dummy
IntA_PB_D-
GN
D
IntA_PB_SSTX+
GN
D
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
V
bus
V
bus
V
bus
IntA_P
A_SSRX-
IntA_P
A_SSRX+
GN
D
IntA_P
A_SSTX-
IntA_P
A_SSTX+
GN
D
IntA_P
A
_D-
IntA_P
A
_D+
