78
Italiano
Italiano

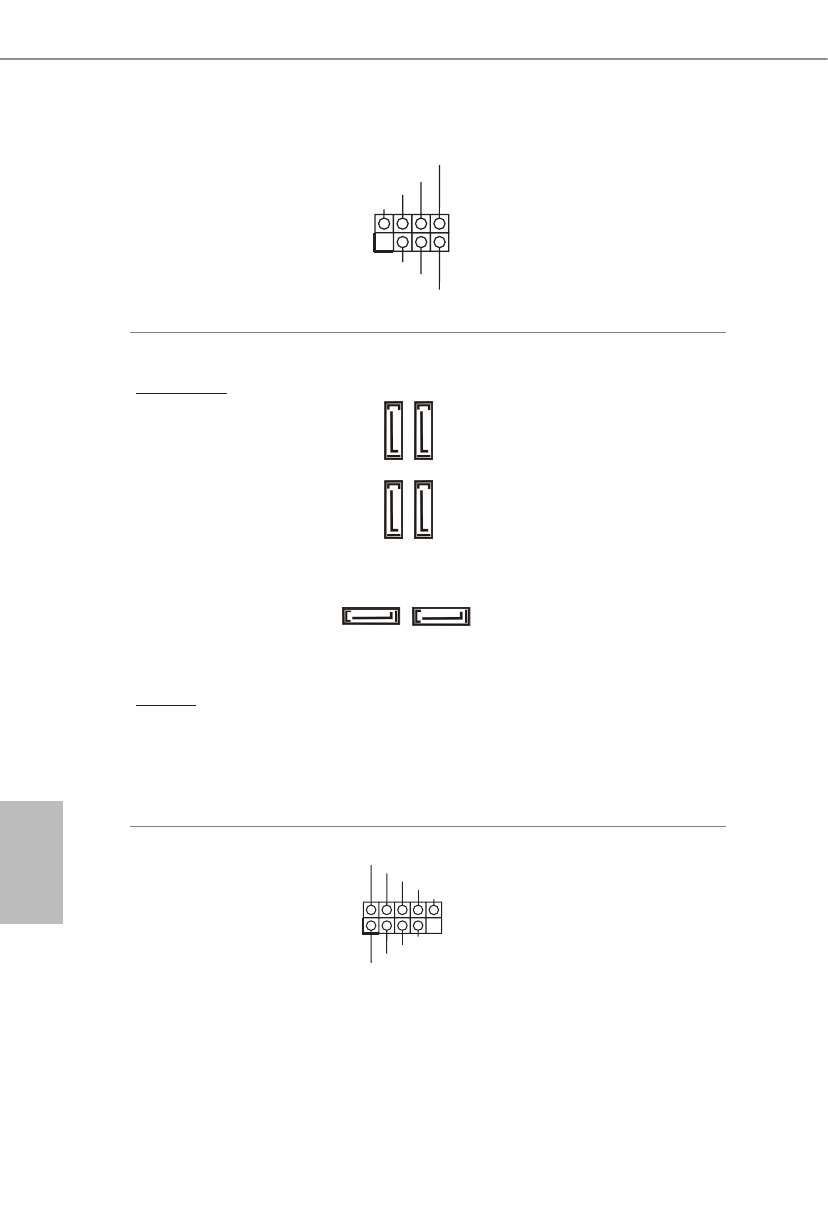

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 19)
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
Collegare i LED alimentazione e
l’altoparlante a questo connettore.
Connettori Serial ATA3
Angolo destro:
(SATA3_0:
vedere pag. 1, n. 15)
(Superiore)
(SATA3_1:
vedere pag. 1, n. 15)
(Inferiore)
(SATA3_2:
vedere pag.1, n. 14)
(Superiore)
(SATA3_3:
vedere pag.1, n. 14)
(Inferiore)
Verticale:
(SATA3_4:
vedere pag.1, n. 21)
(SATA3_5:
vedere pag.1, n. 20)
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_2 sarà disabilitato.
* Se M2_3 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_1 sarà disabilitato.
* Se M2_3 è occupato da un
dispositivo M.2 di tipo PCIe,
SATA3_0 sarà disabilitato.
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 25)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 24)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Ci sono due connettori USB 2.0
su questa scheda madre. Ciascun
header USB 2.0 può supportare
due porte.
SATA3_5
SATA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_0
SA
TA3_1
