52

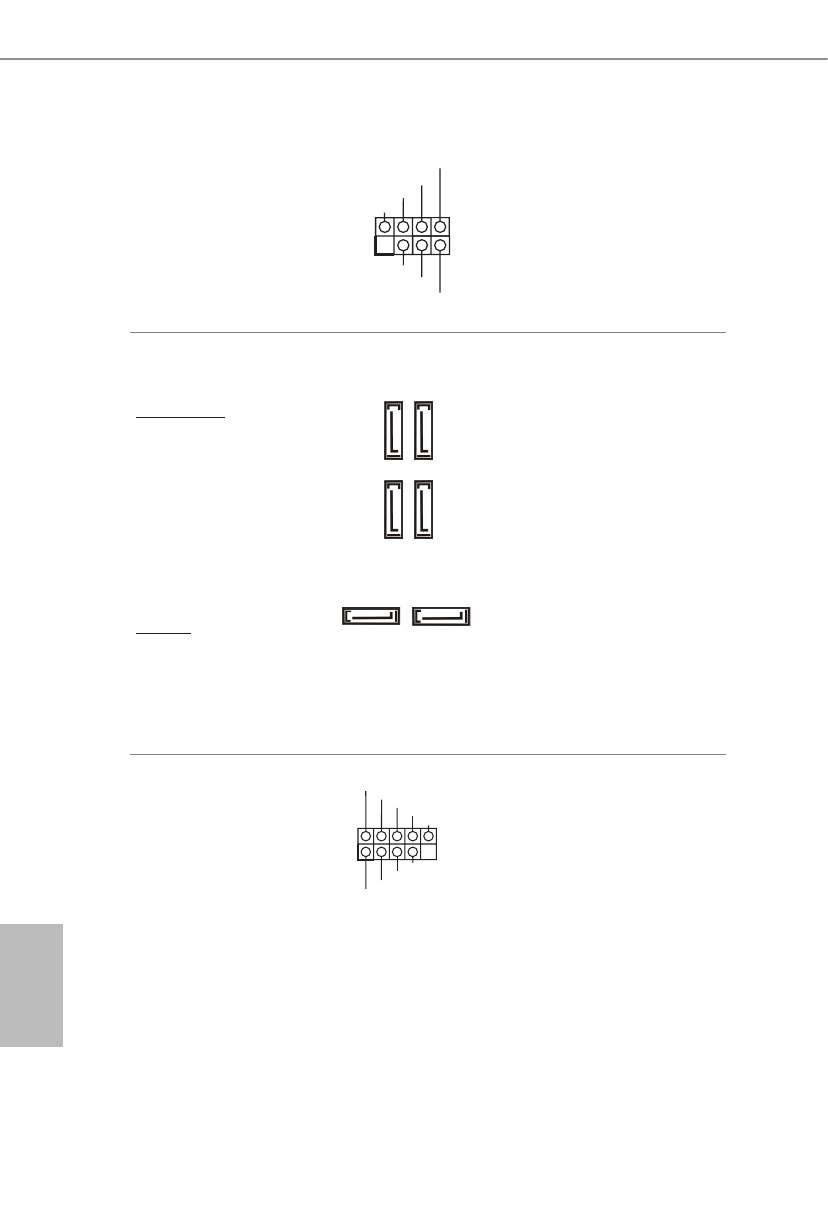

Deutsch
Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 19)
Bitte verbinden Sie die Betrieb-
LED des Gehäuses und den
Gehäuselautsprecher mit dieser
Stiftleiste.
Serial-ATA-III-
Anschlüsse
Winkel rechts:
(SATA3_0:
siehe S. 1, Nr. 15) (obere)
(SATA3_1:
siehe S. 1, Nr. 15) (untere)
(SATA3_2:
siehe S. 1, Nr. 14) (obere)
(SATA3_3:
siehe S. 1, Nr. 14) (untere)
Vertikal:
(SATA3_4:
siehe S. 1, Nr. 21)
(SATA3_5:
siehe S. 1, Nr. 20)
Diese sechs SATA-III-Anschlüsse
unterstützen SATA-Datenkabel für
interne Speichergeräte mit einer Da
tenübertragungsgeschwindigkeit
bis 6,0 Gb/s.
* Wenn M2_2 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_2 deaktiviert.
* Wenn M2_3 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_1 deaktiviert.
* Wenn M2_3 durch ein PCIe-Typ-
M.2-Gerät belegt ist, wird SATA3_0
deaktiviert.
USB 2.0-Stiftleisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 25)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 24)
Es gibt zwei USB-2.0-Stiftleisten
an diesem Motherboard. Jede USB
2.0-Stiftleiste kann zwei Ports
unterstützen.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_5
SATA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_0
SA
TA3_1
