108
Ру
сский

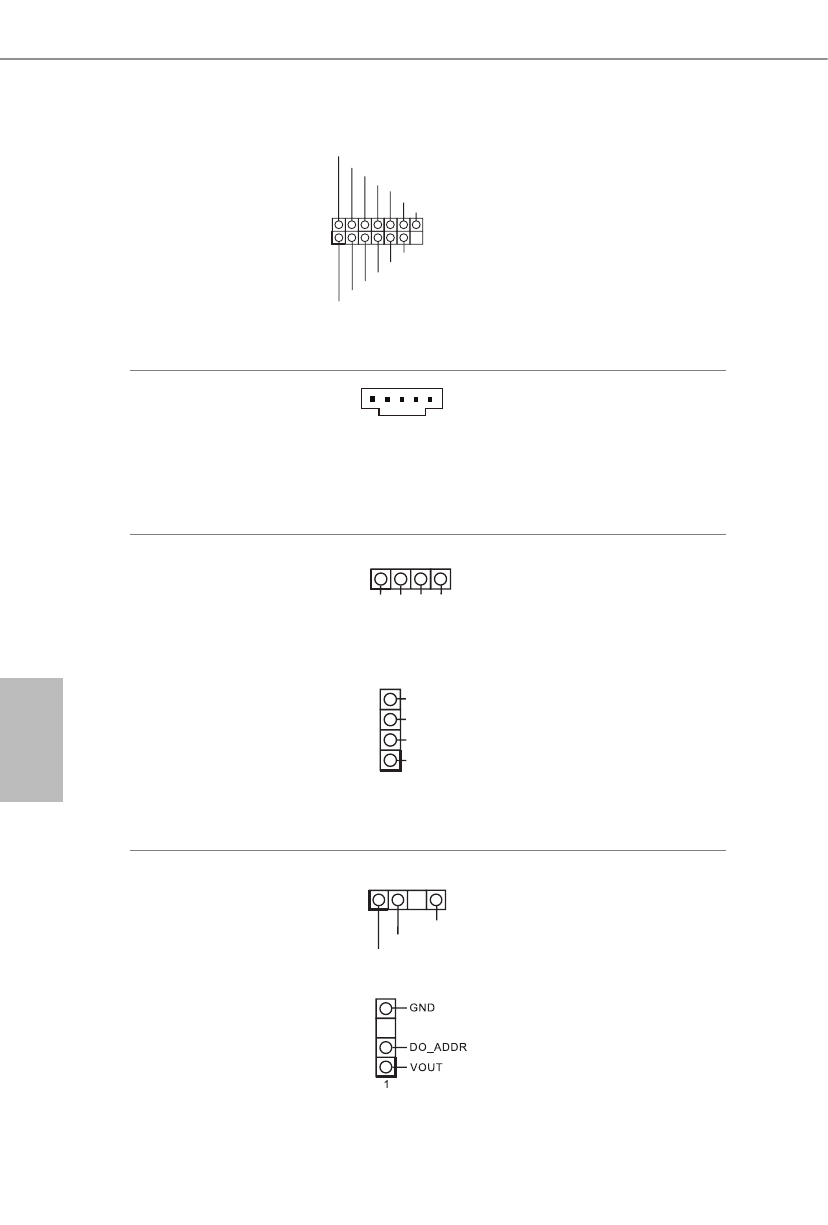

Колодка SPI ТРМ
(13-контактная, SPI_
TPM_J1)
(см. стр. 1, № 16)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Этот разъем обеспечивает
поддержку системы SPI Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и данных.
Система ТРМ также повышает
уровень сетевой безопасности,
защищает цифровые
идентификаторы и обеспечивает
целостность платформы.
Разъем Thunderbolt AIC
(5-контактов, TB1)
(см. стр. 1, № 30)
1
Подключите расширительную
плату (AIC-карту) Thunderbolt™
к данному разъему с помощью
интерфейсного GPIO-кабеля.
*Установите расширительную
плату Thunderbolt™
в слот PCIE4 (слот по умолчанию).
Колодки для подключения
светодиодной
RGB-подсветки.
(4-контактная, RGB_LED1)
(см. стр. 1, № 26)
(4-контактная, RGB_LED2)
(см. стр. 1, № 7)
Колодка RGB-подсветки служит
для подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные световые
эффекты.
Внимание! Категорически
запрещается подключать кабель
светодиодной RGB-подсветки
с нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 41.
Колодки адресуемой
светодиодной подсветки
(3-контакта, ADDR_LED1)
(см. стр. 1, № 27)
(3-контакта, ADDR_LED2)
(см. стр. 1, № 8)
Эта колодка служит для
подключения удлинительного
кабеля адресуемой светодиодной
подсветки, которая позволяет
реализовать различные световые
эффекты.
Внимание!
Категорически
запрещается подключать кабель
адресуемой светодиодной
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 42.
12V G R B
1
12V
G
R
B
1
VOUT
DO_ADDR
GND
1
