Z590 Pro4
182
183
繁
體
中
文

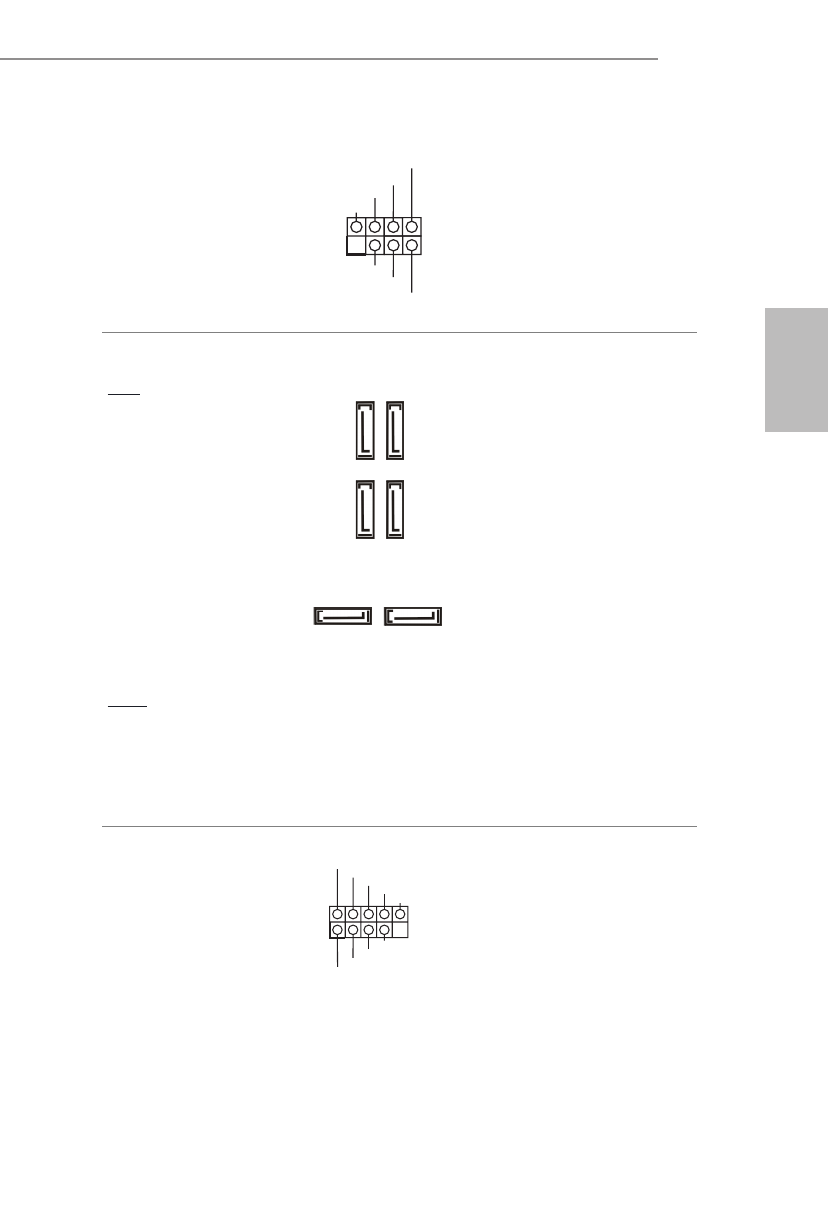

電源 LED 及喇叭排針
(7-pin SPK_PLED1)
（請參閱第 1 頁，編號 19）
請將機殼電源 LED 及機殼喇叭
連接至此排針。
Serial ATA3 接頭
直角：
（SATA3_0:
請參閱第 1 頁，編號 15）
（上）
（SATA3_1:
請參閱第 1 頁，編號 15）
（下）
（SATA3_2:
請參閱第 1 頁，編號 14）
（上）
（SATA3_3:
請參閱第 1 頁，編號 14）
（下）
垂直 :
（SATA3_4:
請參閱第 1 頁，編號 21）
（SATA3_5:
請參閱第 1 頁，編號 20）
這六組 SATA3 接頭皆支援內部
儲存裝置的 SATA 資料纜線，最
高可達 6.0 Gb/s 資料傳輸率。
* 若 M2_2 為 SATA 類型
的 M.2 裝置佔用，將會停用
SATA3_2。
* 若 M2_3 由 SATA 型 M.2 裝
置佔用，將停用 SATA3_1。
* 若 M2_3 為 PCIe 類型的
M.2 裝置佔用，將會停用
SATA3_0。
USB 2.0 排針
(9-pin USB_3_4)
（請參閱第 1 頁，編號 25）
（9-pin USB_5_6)
（請參閱第 1 頁，編號 24）
本主機板上含有兩組 USB 2.0
排針。各 USB 2.0 排針皆可支
援兩個連接埠。
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_5
SATA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_0
SA
TA3_1
