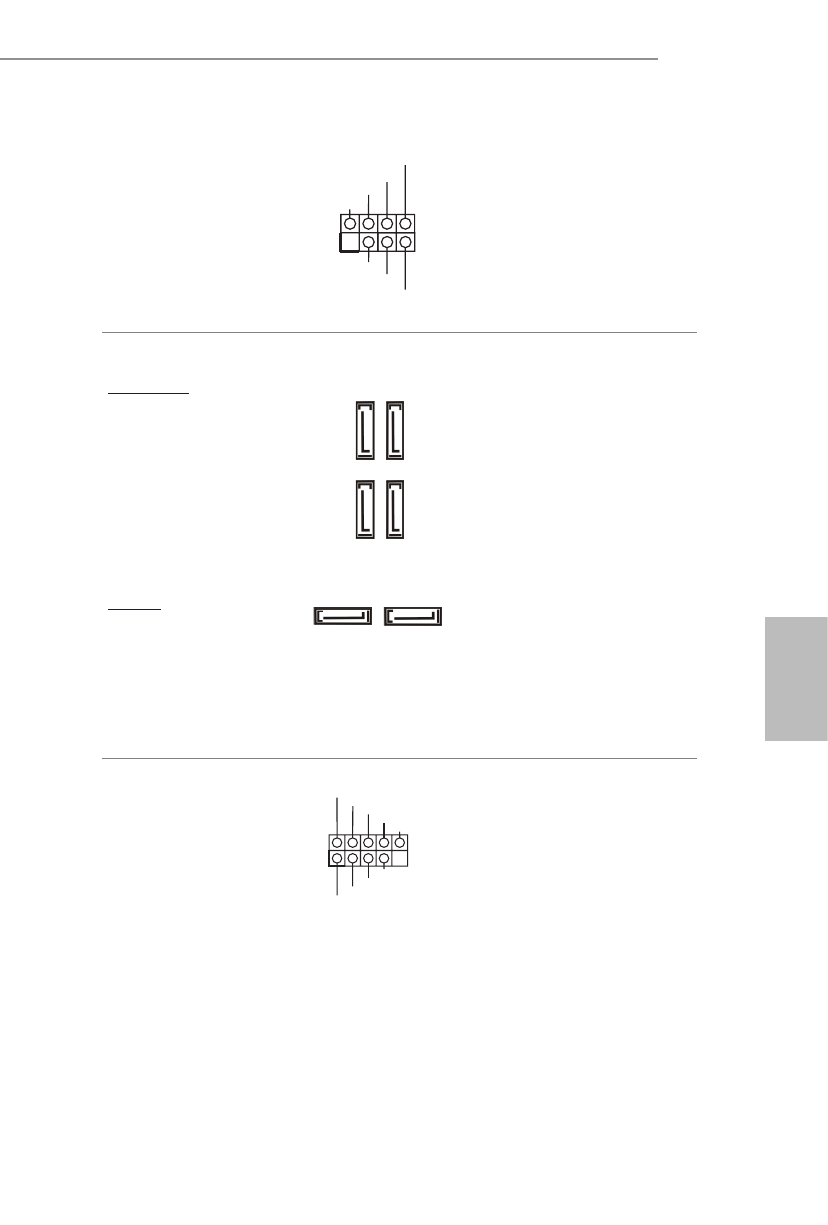

117
Z590 Pro4
Por
tuguês
LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 19)
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
Conecte o LED de alimentação do
chassi e o autofalante do chassi a
este cabeçote.
Conectores série ATA3
Ângulo Reto:
(SATA3_0:
ver p.1, N.º 15) (superior)
(SATA3_1:
ver p.1, N.º 15) (inferior)
(SATA3_2:
ver p.1, N.º 14) (superior)
(SATA3_3:
ver p.1, N.º 14) (inferior)
Vertical:
(SATA3_4:
ver p.1, N.º 21)
(SATA3_5:
ver p.1, N.º 20)
Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
* Se M2_2 estiver ocupado por
um dispositivo tipo M.2 SATA,
SATA3_2 será desativado.
* Se M2_3 é ocupado por um
dispositivo M.2 tipo SATA,
SATA3_1 será desabilitado.
* Se M2_3 estiver ocupado por
um dispositivo tipo M.2 PCIe,
SATA3_0 será desativado.
Plataformas USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 25)
(USB_5_6 de 9 pinos)
(ver p.1, N.º 24)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Há dois cabeçotes USB 2.0 nesta
placa-mãe. Cada suporte USB 2.0
pode suportar duas portas.
SATA3_5
SATA3_4
SA
TA3_2
SA
TA3_3
SA
TA3_0
SA
TA3_1
