B450 Steel Legend

87

Español

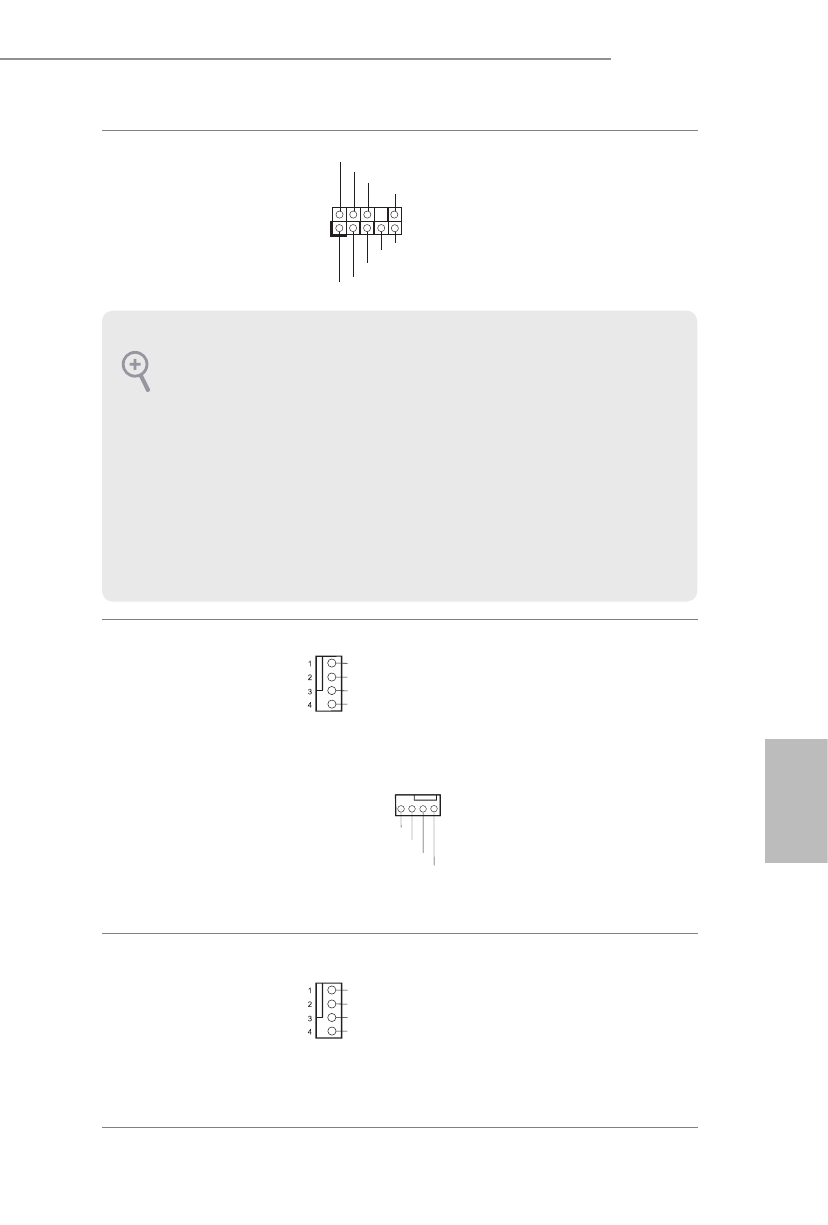

Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 26)

Este cabezal se utiliza para
conectar dispositivos de audio
al panel de audio frontal.

Conectores del ventilador
de la bomba de agua/chasis
(CHA_FAN1/WP de 4
contactos)
(consulte la pág. 1, nº 27)

(CHA_FAN2/WP de 4
contactos)
(consulte la pág. 1, nº 18)
(CHA_FAN3/WP de 4
contactos)
(consulte la pág. 1, nº 17)

Esta placa base proporciona tres
conectores para el ventilador
del chasis para refrigeración
por agua de 4 contactos. Si tiene
pensando conectar un ventilador
de disipador por agua del chasis
de 3 contactos, conéctelo al
contacto 1-3.

Conector del ventilador de
la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág.1, nº 6)

Esta placa base contiene un
conector de ventilador (venti-
lador silencioso) de CPU de 4
contactos. Si tiene pensando
conectar un ventilador de CPU
de 3 contactos, conéctelo al
contacto 1-3.

1.  El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro
manual y en el manual del chasis para instalar su sistema.

2.  Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal

siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesa-

rio que los conecte en el panel de audio AC’97.

E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el

panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4   3   2   1

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
