B450 Steel Legend

99

Ру

сский

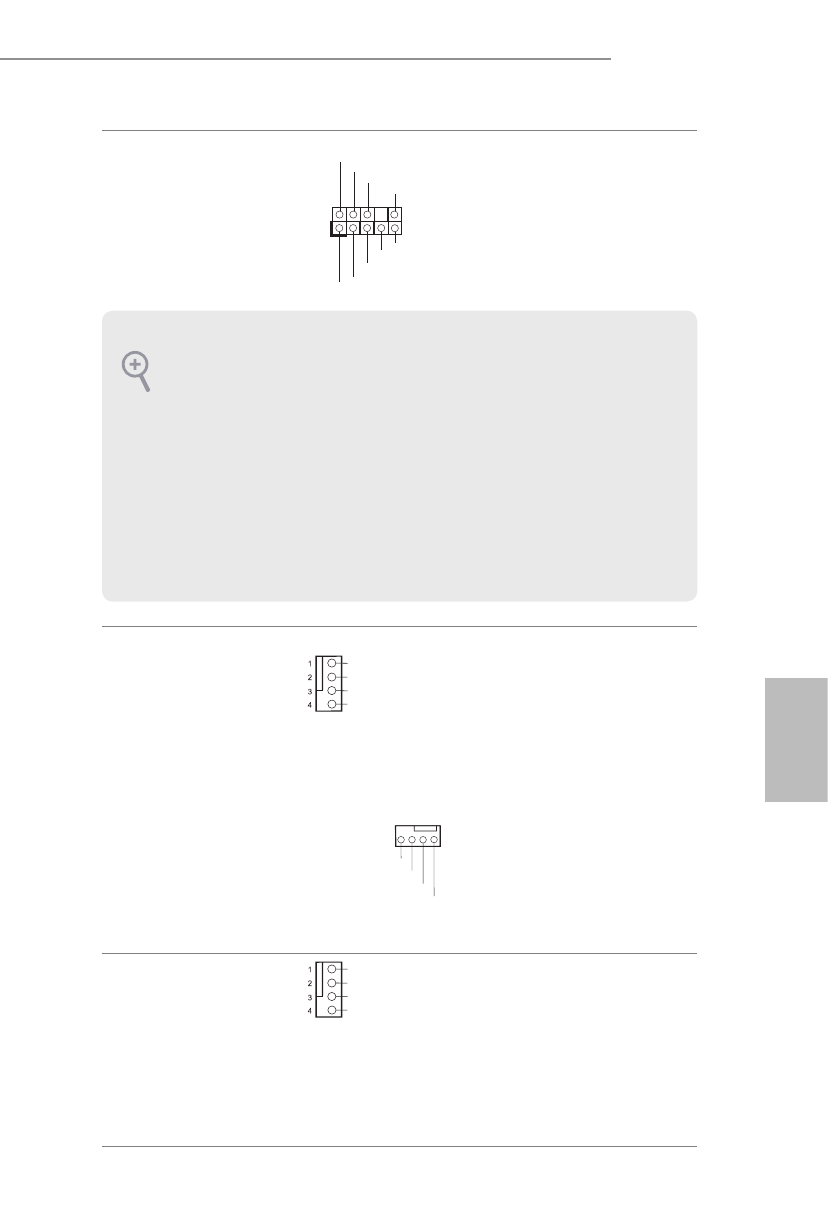

Аудиоколодка передней
панели
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 26)

Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.

Разъемы для вентилятора

или помпы водяного
охлаждения корпуса
(4-контактный
CHA_FAN1/WP)
(см. стр. 1, № 27)

(4-контактный
CHA_FAN2/WP)
(см. стр. 1, № 18)
(4-контактный
CHA_FAN3/WP)
(см. стр. 1, № 17)

Данная системная
плата оснащена тремя

4-контактными разъемами для

системы водяного охлаждения
корпуса. 3-контактную
систему водяного охлаждения
корпуса следует подключать к
контактам 1–3.

Разъем вентилятора

охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 6)

Эта материнская плата снабжена

4-контактным разъемом для

малошумящего вентилятора ЦП.
Если вы собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к
контактам 1-3.

1.  Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса
поддерживал передачу сигналов HDA. Инструкции по установке системы см. в
этом руководстве и руководстве на корпус.

2.  При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели

высокого разрешения. При использовании аудиопанели AC’97 их подключать не
нужно.

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic

панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4   3   2   1

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
