B450 Steel Legend

63

Fr

ançais

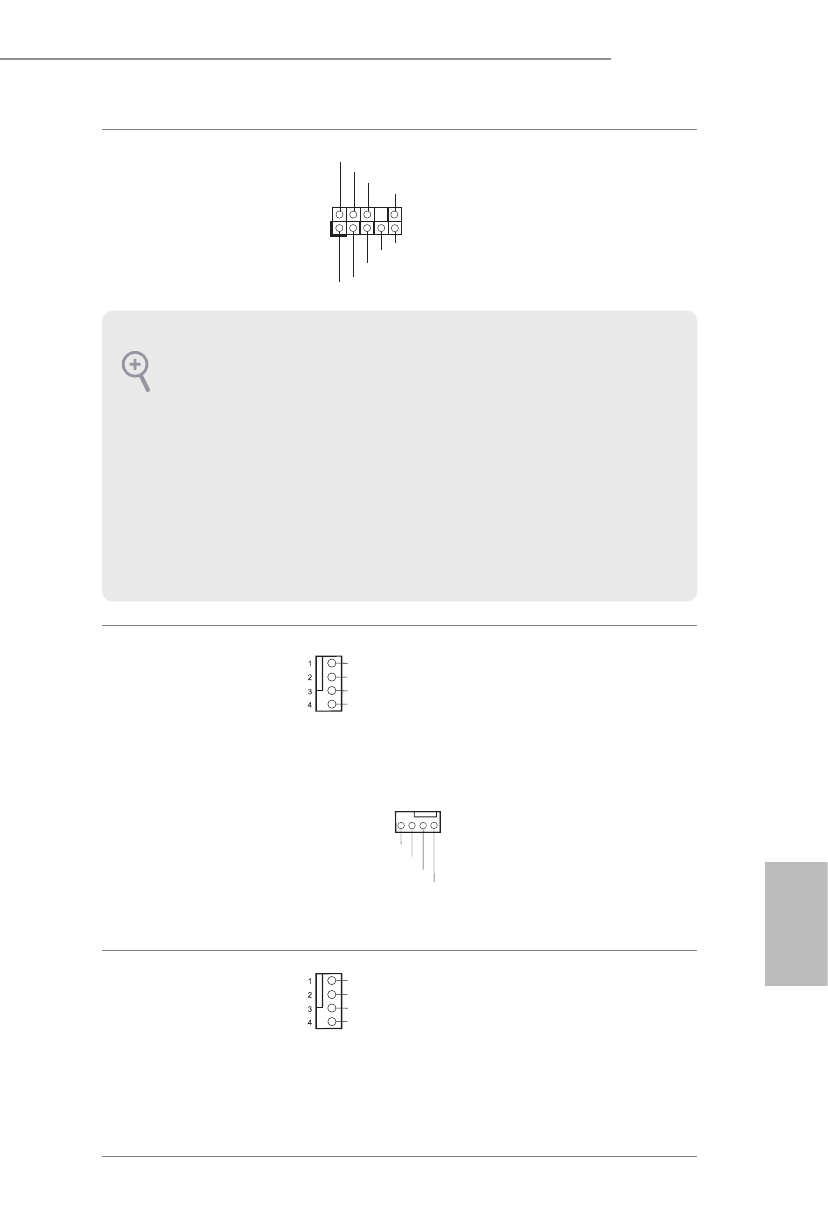

Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 26)

Cette embase sert au
branchement des appareils audio
au panneau audio frontal.

Connecteurs du ventilateur
de châssis/pompe à eau
(CHA_FAN1/WP
à 4 broches)
(voir p.1, No. 27)

(CHA_FAN2/WP à
4 broches)
(voir p.1, No. 18)
(CHA_FAN3/WP à
4 broches)
(voir p.1, No. 17)

Cette carte mère est dotée de trois
connecteurs pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis à 3
broches, veuillez le brancher sur la
Broche 1-3.

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 6)

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à 4 broches.
Si vous envisagez de connecter
un ventilateur de processeur à 3
broches, veuillez le brancher sur la
Broche 1-3.

1.  L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner cor-
rectement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du
châssis pour installer votre système.

2.  Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du pan-

neau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile

de les brancher avec le panneau audio AC’97.

E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle

Realtek et réglez le paramètre « Volume d’enregistrement ».
