Français

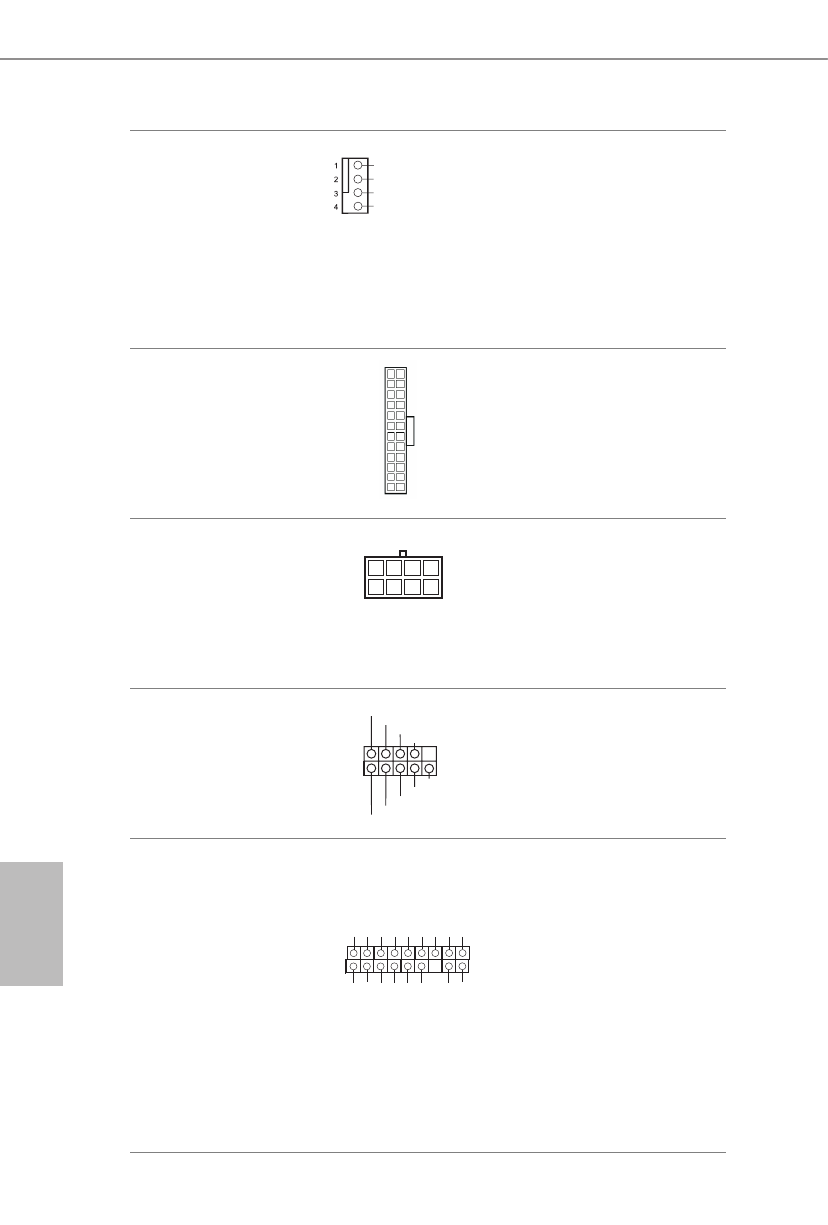

Connecteur pour ventilateur
de processeur /pompe à eau
(CPU_FAN2/WP à 4
broches)
(voir p.1, No. 5)

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour processeur
à 3 broches, veuillez le brancher
sur la Broche 1-3.

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 7)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 13.

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 5.

Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 23)

Cette embase COM1 prend en
charge un module de port série.

Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 25)

Ce connecteur prend en charge
un module TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certificats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également de
renforcer la sécurité du réseau, de
protéger les identités numériques
et de préserver l’intégrité de la
plateforme.
