B450 Steel Legend

73

Italiano

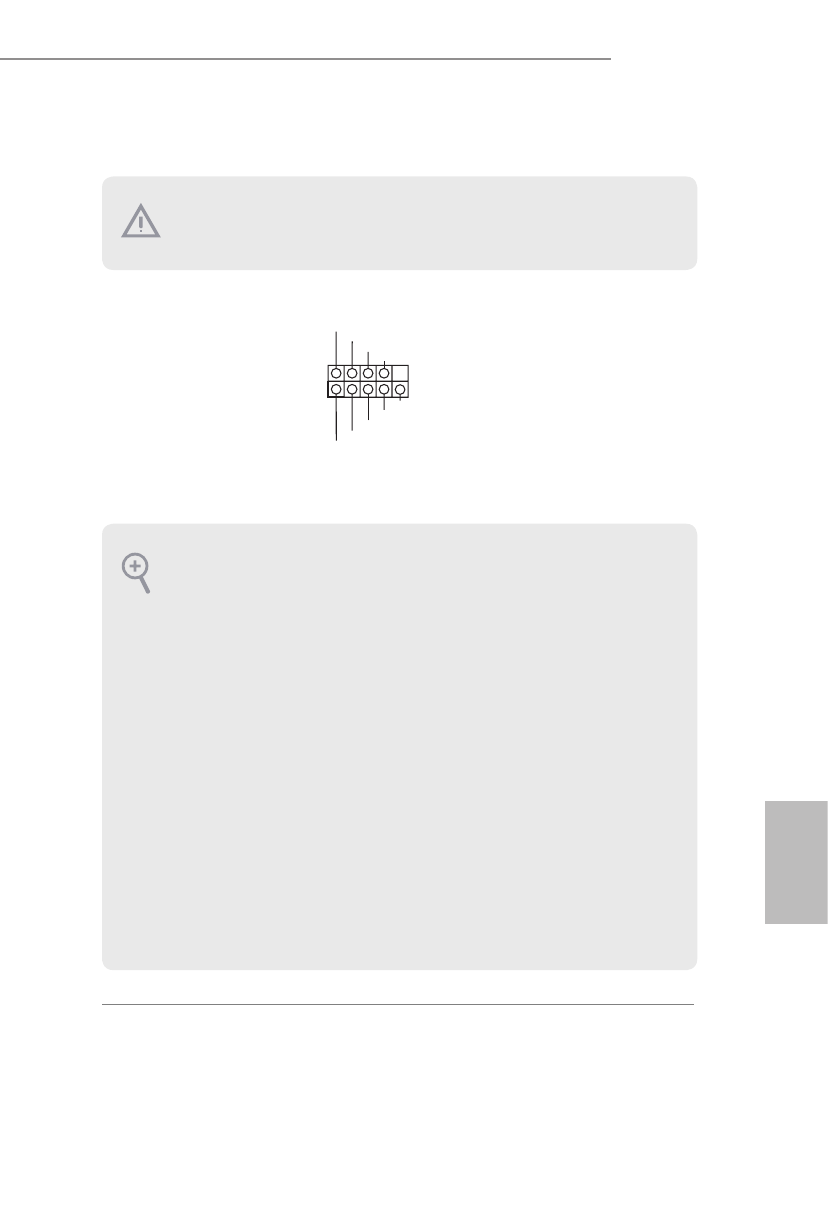

1.4  Header e connettori su scheda

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 15)

Collegare l'interruttore
dell'alimentazione, l'interruttore
di reset e l'indicatore dello
stato del sistema sullo chassis
su questo header secondo la
seguente assegnazione dei pin.
Annotare i pin positivi e negativi
prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile
configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore
di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un
normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il
LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il
sistema si trova nello stato di sospensione S3. Il LED è spento quando il sistema si trova
nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è ac-
ceso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pan-
nello anteriore è composto principalmente da interruttore di alimentazione, interruttore
di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando
si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le
assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper
su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori
provocherà danni permanenti alla scheda madre.

G N D

R E S E T #

P W R B T N #

P L E D -

P L E D +

G N D

H D L E D -

H D L E D +

1

G N D
