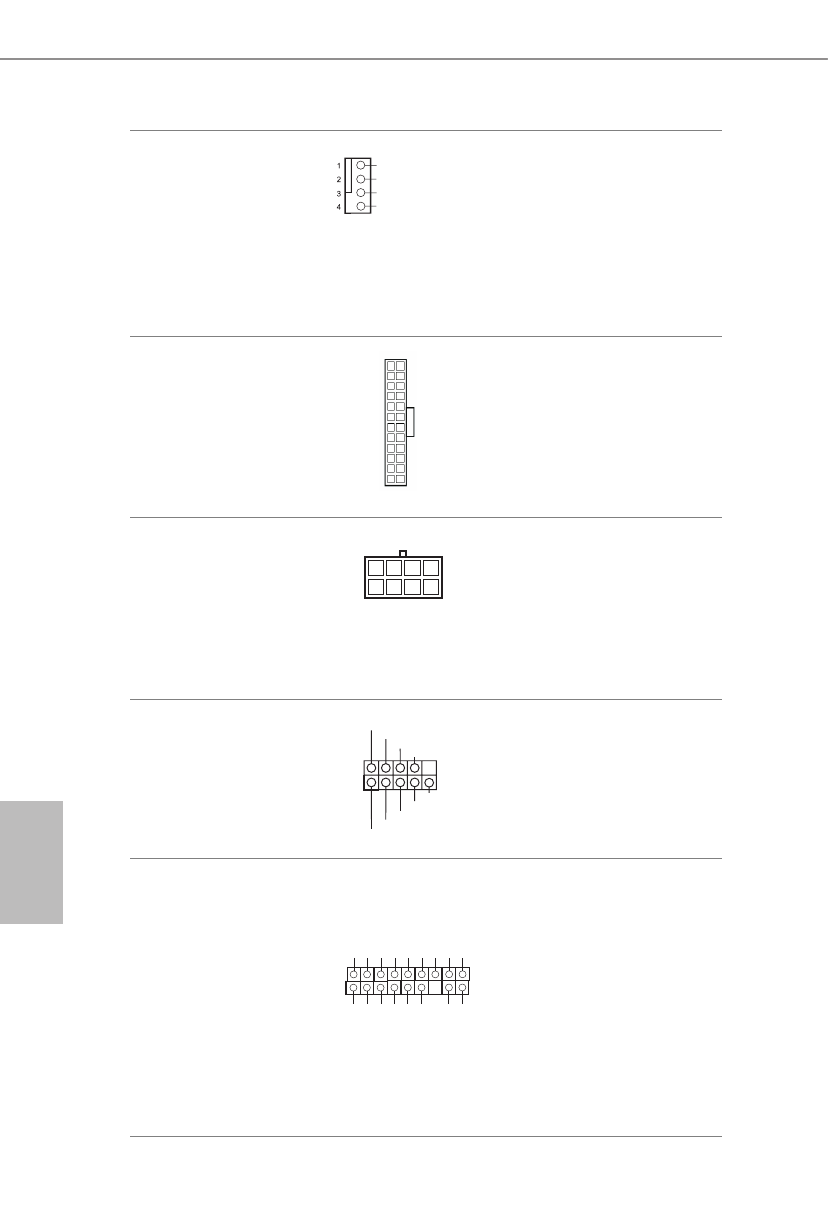

Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 5)

Questa scheda madre è dotata
di un connettore per la ventola
della CPU con raffreddamento
ad acqua a 4 pin. Se si decide di
collegare una ventola della CPU
con raffreddamento ad acqua a 3
pin, collegarla al pin 1-3.

Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 7)

Questa scheda madre è dotata
di un connettore di alimen-
tazione ATX a 24 pin. Per
utilizzare un'alimentazione
ATX a 20 pin, collegarla lungo
il pin 1 e il pin 13.

Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)

Questa scheda madre è dotata di
un connettore di alimentazione
ATX da 12 V a 8 pin. Per utiliz-
zare un'alimentazione ATX a 4
pin, collegarla lungo il pin 1 e il
pin 5.

Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 23)

Questo header COM1 supporta
un modulo di porta seriale.

Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 25)

Questo connettore supporta
il sistema Trusted Platform
Module (TPM), che può
archiviare in modo sicuro chiavi,
certificati digitali, password e
dati. Un sistema TPM permette
anche di potenziare la sicurezza
della rete, di proteggere identità
digitali e di garantire l'integrità
della piattaforma.
