62

Français

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

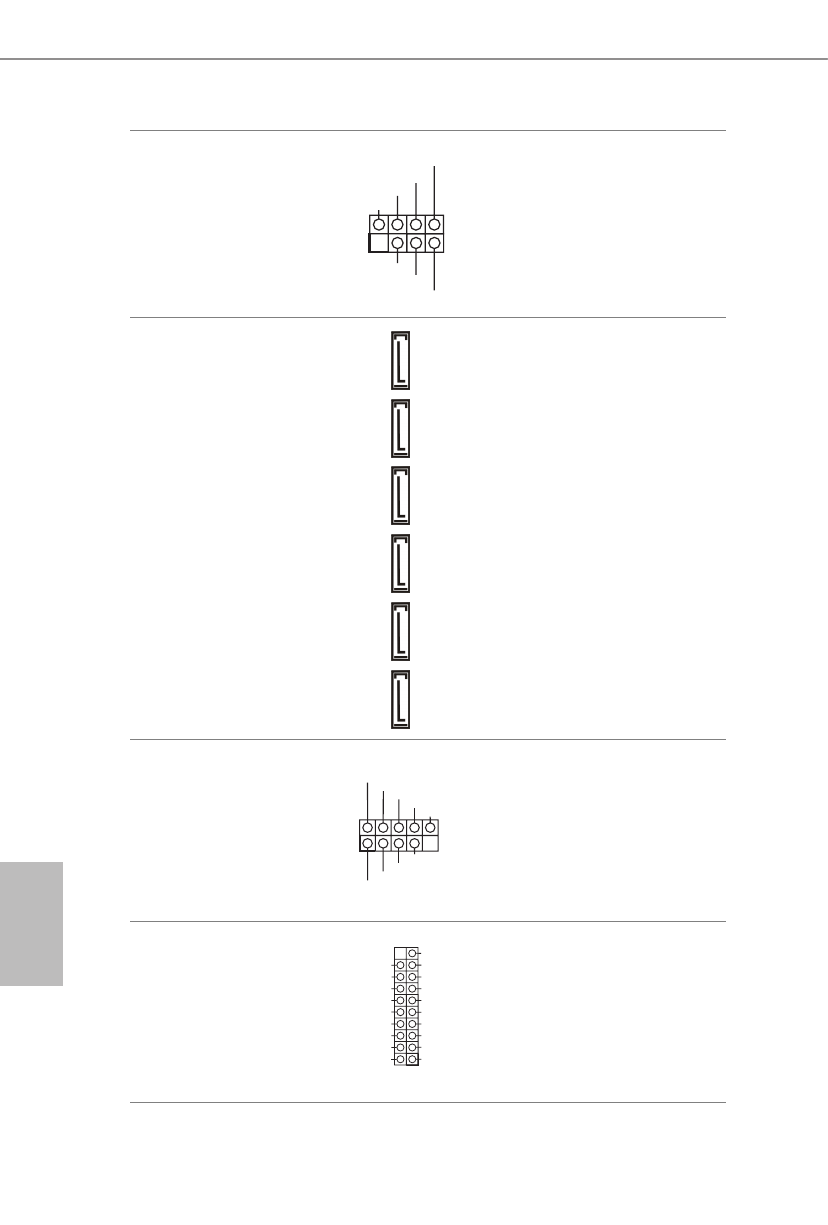

Prise DEL d’alimentation et
haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 16)

Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 9)
(SATA3_2:
voir p.1, No. 10)
(SATA3_3:
voir p.1, No. 13)
(SATA3_4:
voir p.1, No. 14)
(SATA3_A1:
voir p.1, No. 11)
(SATA3_A2:
voir p.1, No. 12)

Ces six connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

* Lignes partagées M2_2,
SATA3_3 et SATA3_4. Si vous
utilisez un connecteur, les autres
seront désactivés.

Embases USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 22)
(USB_3_4 à 9 broches)
(voir p.1, No. 21)

Cette carte mère comprend deux
connecteurs. Chaque embase
USB 2.0 peut prendre en charge
deux ports.

Embase USB 3.2 Gen1
(USB3_5_6 à 19 broches)
(voir p.1 ou 8, No. 8)

Cette carte mère comprend un
connecteur. Chaque embase USB
3.2 Gen1 peut prendre en charge
deux ports.

SA

TA3_1

SA

TA3_2

SA

TA3_A1

SA

TA3_A2

SA

TA3_3

SA

TA3_4
