B450 Steel Legend

75

Italiano

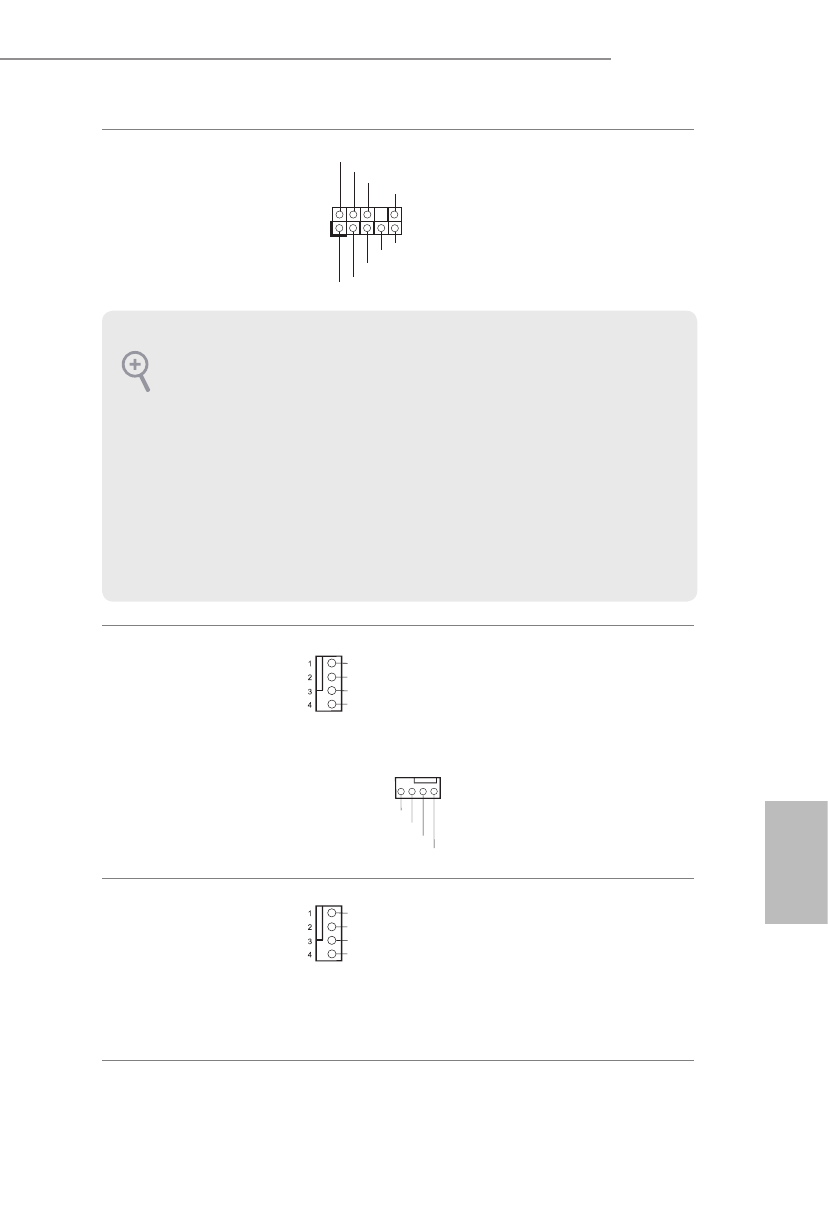

Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 26)

Questo header serve a
collegare i dispositivi audio al
pannello audio anteriore.

Connettori ventola chassis /
pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 27)

(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 18)
(CHA_FAN3/WP a 4 pin)
(vedere pag. 1, n. 17)

Questa scheda madre è dotata
di tre connettori ventola a 4
pin per il raffreddamento ad
acqua del telaio. Se si decide di
collegare una ventola telaio con
raffreddamento ad acqua a 3 pin,
collegarla al pin 1-3.

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 6)

Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.

1.  L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti
nel nostro manuale e nel manuale dello chassis per installare il sistema.

2.  Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario col-

legarli per il pannello audio AC’97.

E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di con-

trollo Realtek e regolare il “Volume di registrazione”.

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4   3   2   1

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
