B450 Steel Legend

123

Polsk

i

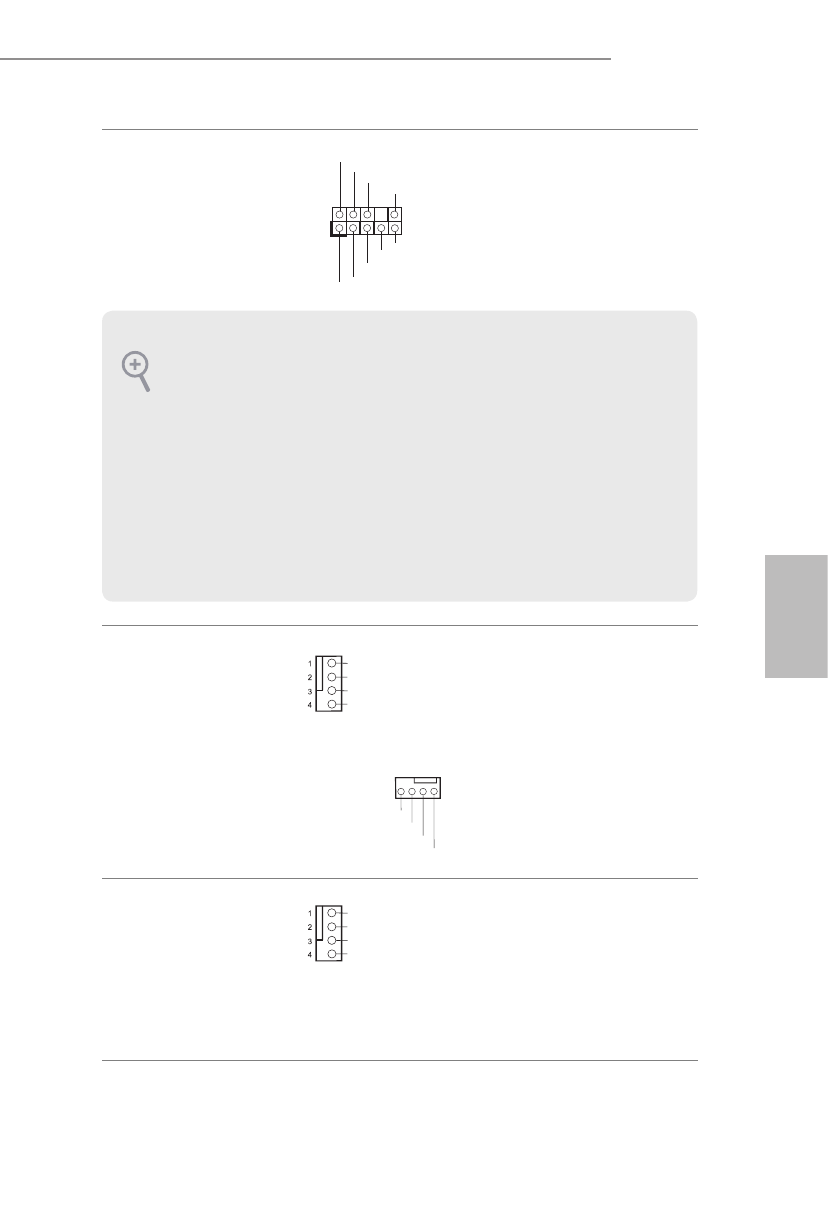

Złącze główkowe audio panelu
przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 26)

To złącze główkowe służy do
podłączania urządzeń audio
do przedniego panelu audio.

Złącza /wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 27)

(4-pinowe CHA_FAN2/WP)
(sprawdź s.1, Nr 18)
(4-pinowe CHA_FAN3/WP)
(sprawdź s.1, Nr 17)

Ta płyta główna udostępnia
trzy 4-pinowe złącza obu-
dowy wentylatora chłodzenia
wodnego. Jeśli planowane
jest podłączenie 3-pinowego
wentylatora chłodzenia
wodnego obudowy, należy go
podłączyć do pinów 1-3.

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 6)

Ta płyta główna udostępnia
4-pinowe złącze wentylatora CPU
(Cichy wentylator). Jeśli planow-
ane jest podłączenie 3-pinowego
wentylatora CPU, należy je
podłączyć do pinów 1-3.

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo prze-

wód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać

dla panelu audio AC’97.

E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek

Control i wyreguluj “Głośność nagrywania”.

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4   3   2   1

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
