86

Español

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

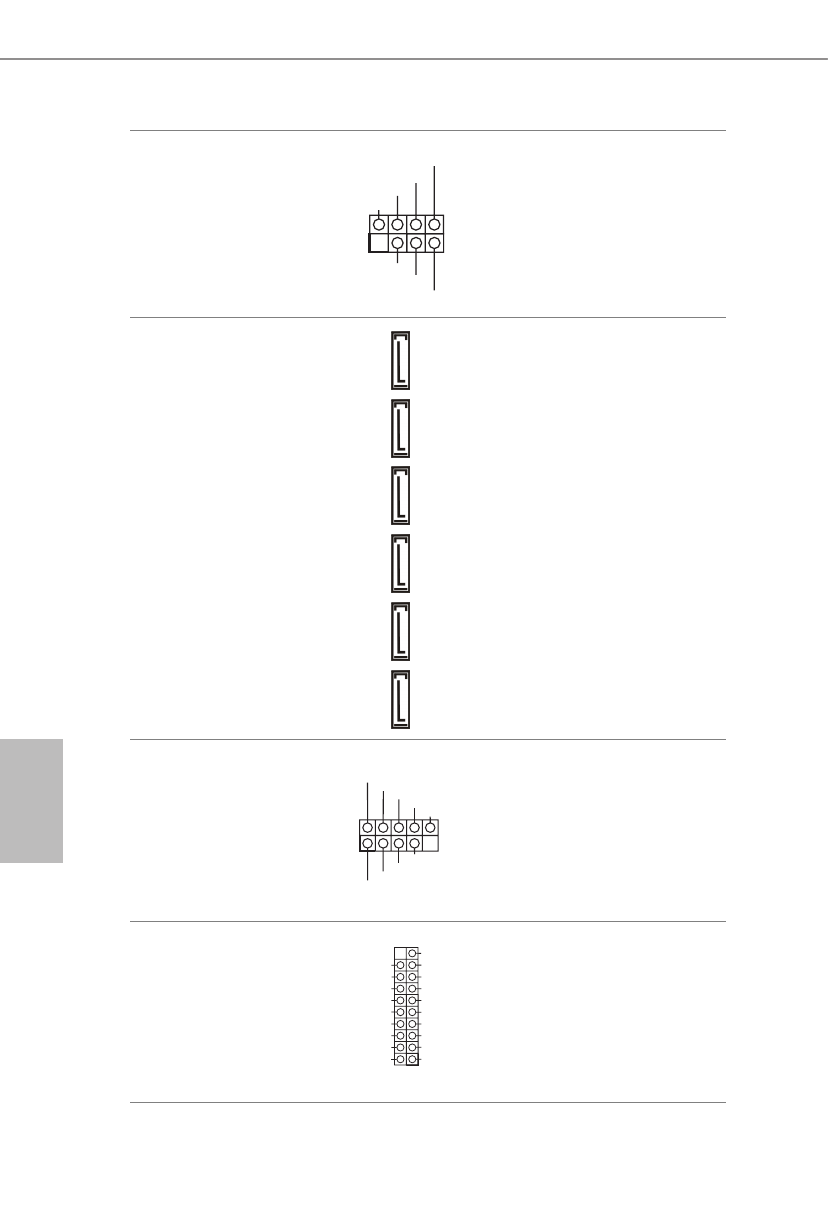

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 16)

Conecte el LED de aliment-
ación del chasis y el altavoz del
chasis a esta base de conex-

a esta base de conex-

iones.

Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, nº 9)
(SATA3_2:
consulte la pág.1, nº 10)
(SATA3_3:
consulte la pág.1, nº 13)
(SATA3_4:
consulte la pág.1, nº 14)
(SATA3_A1:
consulte la pág.1, nº 11)
(SATA3_A2:
consulte la pág.1, nº 12)

Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno
con una velocidad de
transferencia de datos de hasta
6,0 Gb/s.

* M2_2, SATA3_3 y SATA3_4
comparten carriles. Si
cualquiera de ellos está en uso,
los otros se deshabilitan.

Cabezales USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág. 1, nº 22)
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 21)

Hay dos bases de conexiones
en esta placa base. Cada
cabezal USB 2.0 admite dos
puertos.

Cabezal USB 3.2 Gen1
(USB3_5_6 de 19 contactos)
(consulte la pág. 1 ó 8, nº 8)

Esta placa base tiene otra base
de conexiones. Cada cabezal
USB 3.2 Gen1 admite dos
puertos.

SA

TA3_1

SA

TA3_2

SA

TA3_A1

SA

TA3_A2

SA

TA3_3

SA

TA3_4
