87
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Тормозная система
Проверка тормозной системы
1. Проверьте тормозную систему на отсутствие утечек.
2. Проверьте, не увеличен ли ход педали тормоза и не
«проваливается» ли рычаг.
3. Проверьте состояние тормозных колодок на предмет
износа, повреждений.
4. Проверьте тормозные диски на предмет трещин,
коррозии, перекоса и прочих повреждений. Очи-
стите любый загрязнения при помощи специальной
жидкости для очистки тормозов или спирта.
ВНИМАНИЕ!
Не используй средства аналогичные WD-40 или
любые другие средства на основе нефти для очистки элемен-
тов тормозной системы. Эти средства являются горючими, а
также могут уменьшить трение между тормозной колодкой и снизить эффективность торможе-
ния.
5. Проверьте состояние тормозных колодок и дисков на предмет износа, поврежде-
ний. Замените колодки с износом до 0.762 мм.
Проверка рулевого управления
Проверяйте систему выпуска на предмет отсутствия износа или повреждений с перио-
дичностью, установленной в Таблице «Регламент технического обслуживания» на стр.
65.
1. Расположите технику на ровной поверхности.
2. Включите парковочную передачу.
3. Немного поверните руль налево или направо. Свободный ход руля должен быть в
пределах 20-25 мм.
4. При обнаружении избыточного люфта, или отсутствии плавности хода или заеда-
ниях обратитесь к вашему дилеру POLARIS.

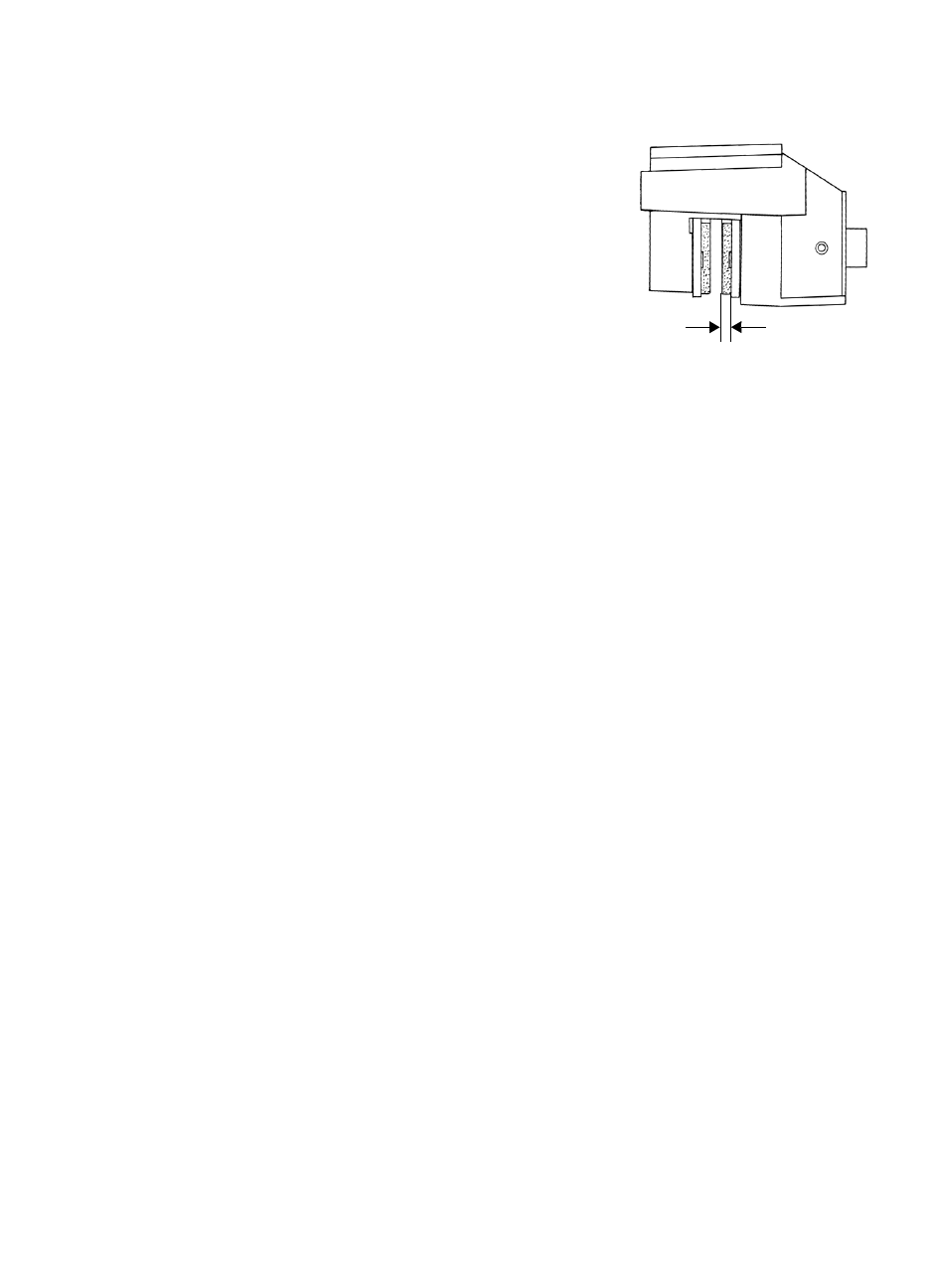

0.762 мм
