ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Цифровой прибор
Информационный дисплей

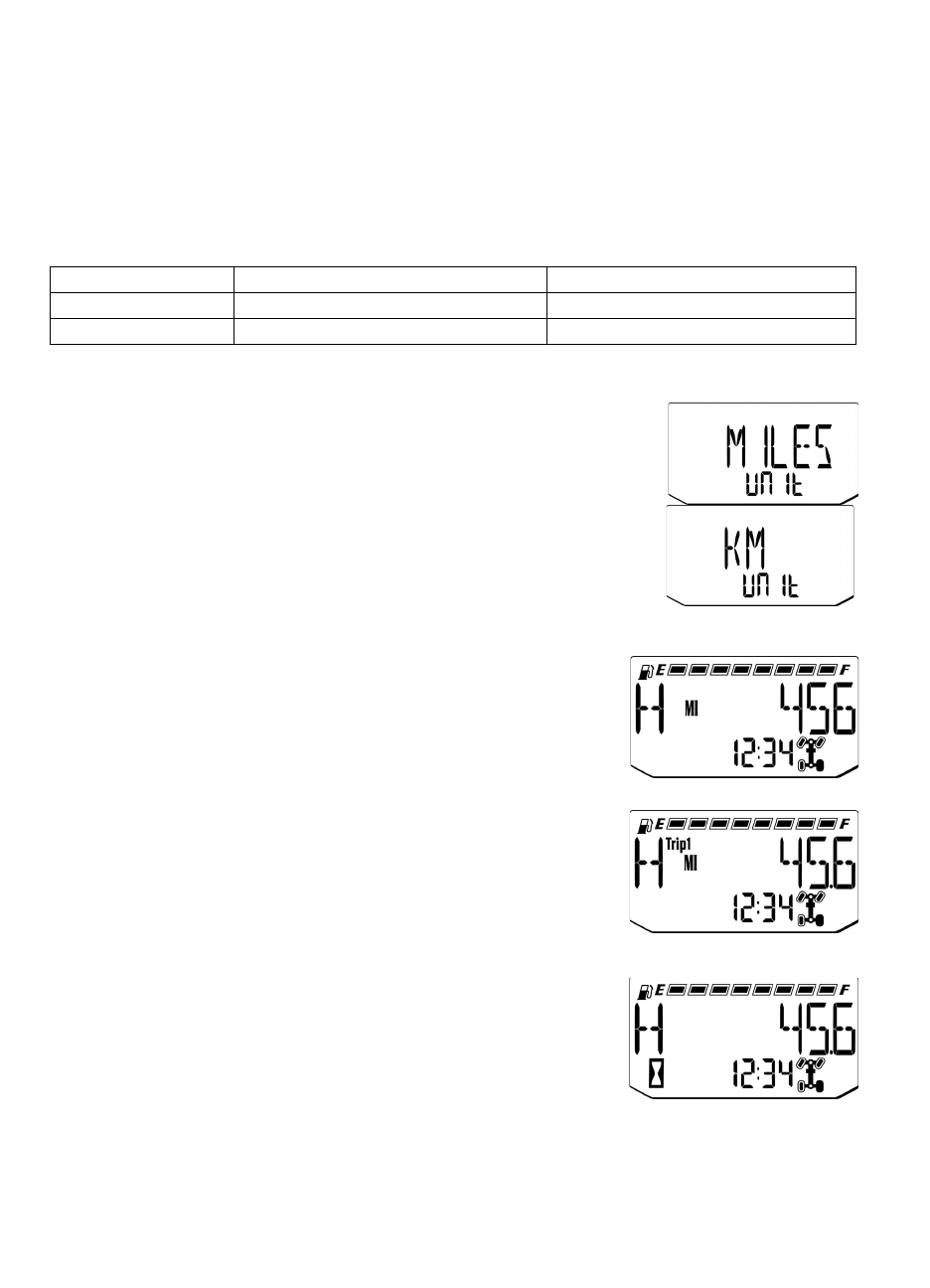

ЖК часть цифрового прибора является зоной отображения следующей информации:
одометра, счетчика пробега, оборотов двигателя (PRM), напряжения батареи, темпера-
туры двигателя, температуры воздуха, наработки двигателя, кодов неисправностей,
межсервисного интервала и часов.
Единицы измерения
Для выбора единиц измерения проделайте следующее:
1. Выключите зажигание.
2. Нажмите и удерживайте кнопку MODE поворачивая ключ
зажигания в положение ON.
3. Когда на дисплее мигает настройка расстояния, нажмите
кнопку MODE для перехода на нужную настройку.
4. Нажмите и удерживайте кнопку MODE, чтобы сохранить на-
стройки и перейти к следующей опции дисплея.
5. Повторите процедуру для изменения остальных параметров.
Одометр
Одометр фиксирует и отображает полный пробег. Одометр
нельзя обнулить.
Счетчик суточного пробега
Счетчик суточного пробега фиксирует пробег за поездку (в
милях) при условии обнуления перед поездкой. Для обнуле-
ния счетчика суточного пробега:
1. Переключите кнопку MODE в положение TRIP 1.
2. Нажмите и удерживайте кнопку MODE, пока показания
не изменяться на 0.
Наработка двигателя
1. Учет наработки двигателя ведется всегда при работе
двигателя. Показания наработки двигателя нельзя обну-
лить.
Расстояние
Мили (миль/час)
Километры (км/ч)
Температура
Фаренгейты
Цельсий
Время
12-часовой формат
24-часовой формат
