84
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Топливный фильтр/Сепаратор
Топливный фильтр/сепаратор расположены под
сиденьем с правой стороны транспортного сред-
ства, между двигателем и топливным баком.
Ежедневно проверяйте сепаратор на предмет
протечек. Выполняйте периодическое техниче-
ское обслуживание в соответствии с интерва-
лами, указанными в таблице регламента
технического обслуживания, начинающейся на
стр. 65. Если транспортное средство работает на
топливе низкого качества, проверяйте сепаратор
чаще.
ПРЕДОСТЕРЕЖЕНИЕ!
И топливо, и вода вытекут из
сепаратора во время следующей процедуры. Во
время любых работ с топливом будьте особенно осторожны и соблюдайте меры предосторожно-
сти.
1. Снимите сиденье. Снимите батарею.
2. Поместите подходящую емкость под сливное
отверстие топливного фильтра, чтобы жидко-
сти (топливо и вода) попали в эту емкость.
3. Ослабьте винт прокачки, чтобы ослабить дав-
ление топлива в фильтре. Не зажимайте кла-
пан.
4. Немного ослабьте сливной клапан, пока вся
жидкость не вытечет из сливного отверстия.
Не откручивайте сливной клапан полностью.
5. Когда жидкость полностью вытечет, плотно
зажмите клапан (только рукой).
6. Снимите батарею.
7. Поверните ключ зажигания, чтобы включить
топливный насос. Оставьте ключ зажигания в
этом положении, пока топливо не начнет
капать из отверстия винта прокачки, затем
затяните винт.
8. Тщательно удалите все следы вытекшего
топлива.
9. Для запуска топливного насоса поверните ключ с позиции OFF в позицию ON 6
раз, удерживая ключ в положении ON при каждом переключении в течение 3
секунд.
10. Запустите двигатель и убедитесь в отсутствии утечек топлива.
11. Установите сиденье.

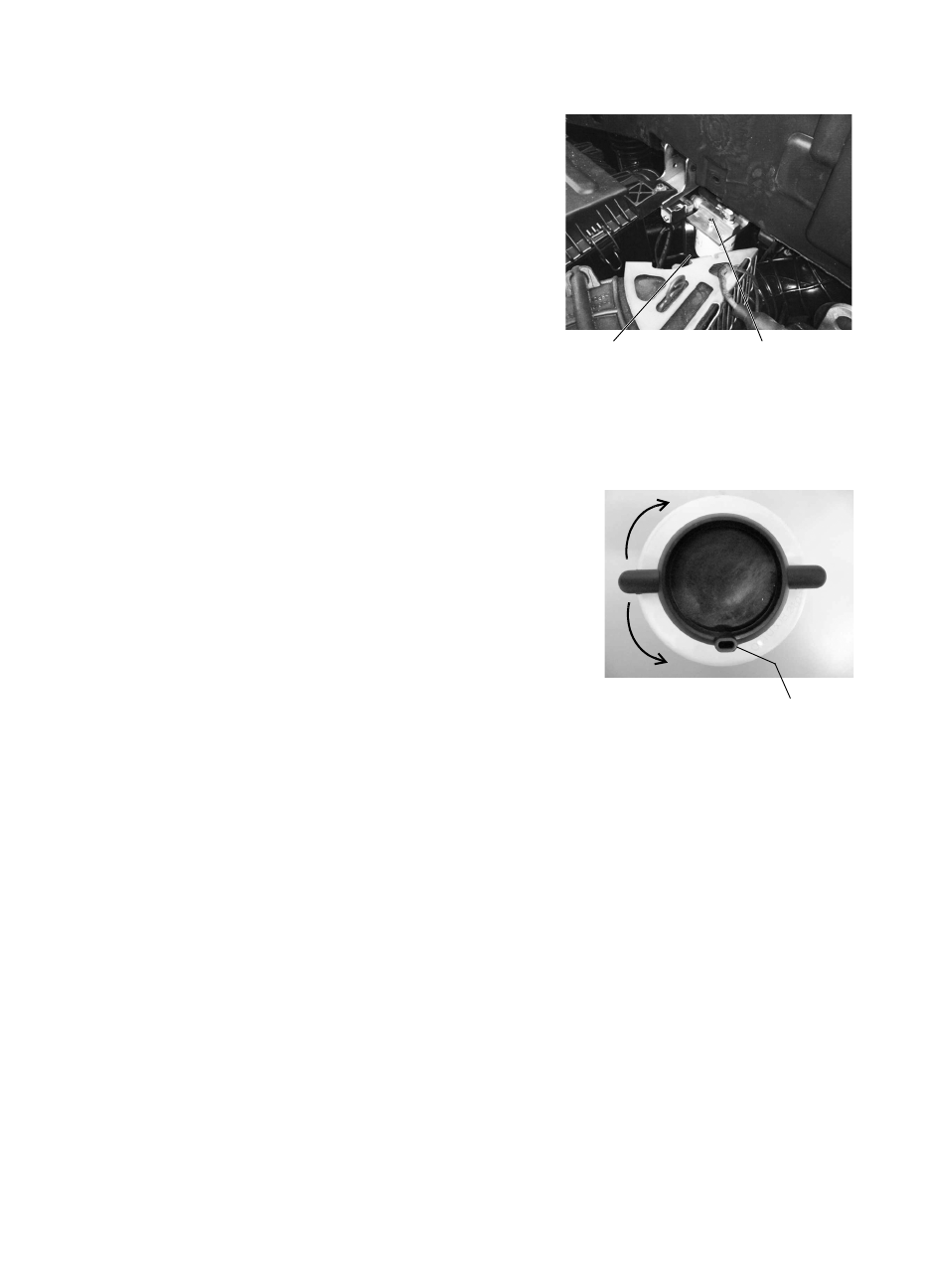

Сливной
клапан
Винт
прокачки
Сливное отверстие
(вид снизу)
Затяните
Ослабьте
